寬禁帶/超寬禁帶半導體材料特點

寬禁帶/超寬禁帶半導體：氮化鎵、碳化硅、氮化鋁、金剛石、氧化鎵等。

寬禁帶與超寬禁帶半導體: 有機會成為我國半導體技術和產業崛起新的突破口。

三大主要應用領域： 光電子、射頻電子、功率電子。

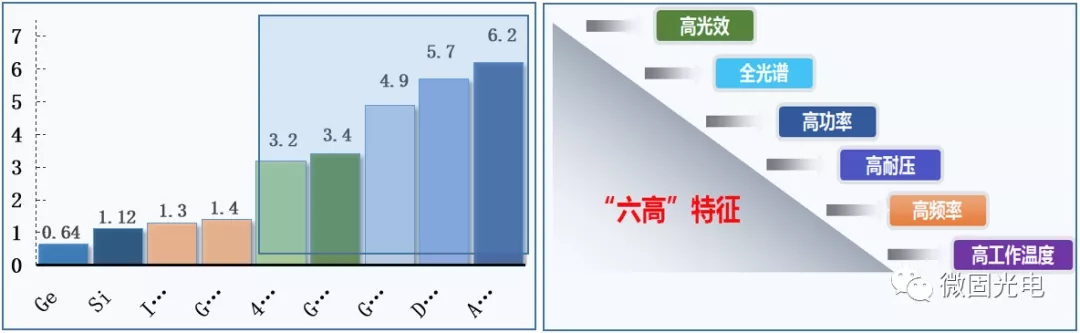

寬禁帶和超寬禁帶半導體優越的材料特性

隨著經濟不斷發展，5G通信、智能物聯網、智能無人平臺，新能源汽車等新產業的蓬勃發展，對芯片提出更高的要求，要求芯片能具有更高的頻率、更低的功耗、更大集成度和更可靠的工作性能，因此以GaN、SIC為代表的“第三代半導體材料與芯片“快速進入產業化。

第一代Si、Ge支撐起微電子產業

主要應用：集成電路芯片、微電子器件、分立器件、邏輯電路、存儲器等

第二代GaAs、InP等支撐起通訊產業

主要應用：手機、通信、軍用電子、航空航天等

新一代GaN、SiC等無線產業

主要應用：5G基站、電源轉換、雷達探測、航空航天、電動汽車、光伏逆變

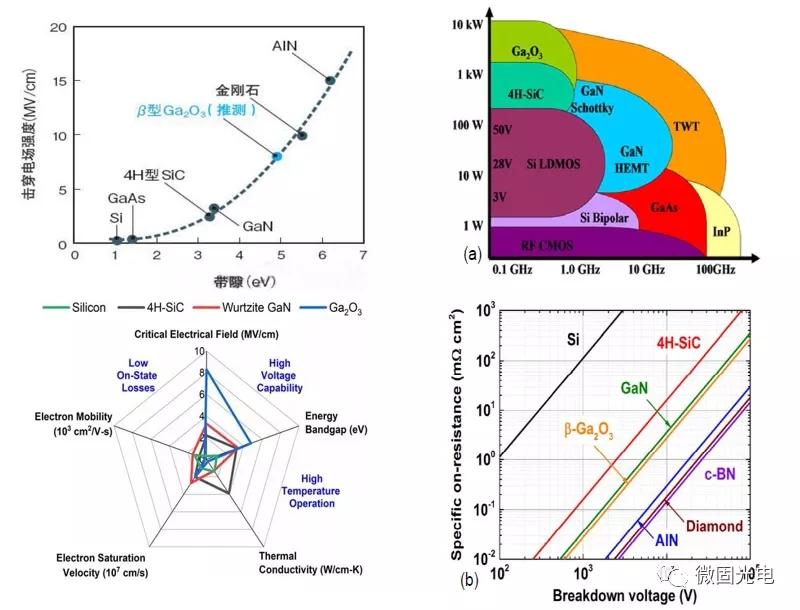

寬禁帶半導體在功率器件應用領域的優勢

禁帶寬度Eg>2 eV的半導體材料為寬禁帶半導體; Eg > 4 eV 的材料為超寬禁帶半導體

更高的功率轉換效率；更高工作頻率；更小芯片面積；單個器件更好的耐壓；小體積，小重量；減小系統整體的成本。

面向功率器件應用領域的寬禁帶半導體：SiC、GaN；

重點關注的超寬禁帶半導體：Ga2O3、AlN和金剛石。

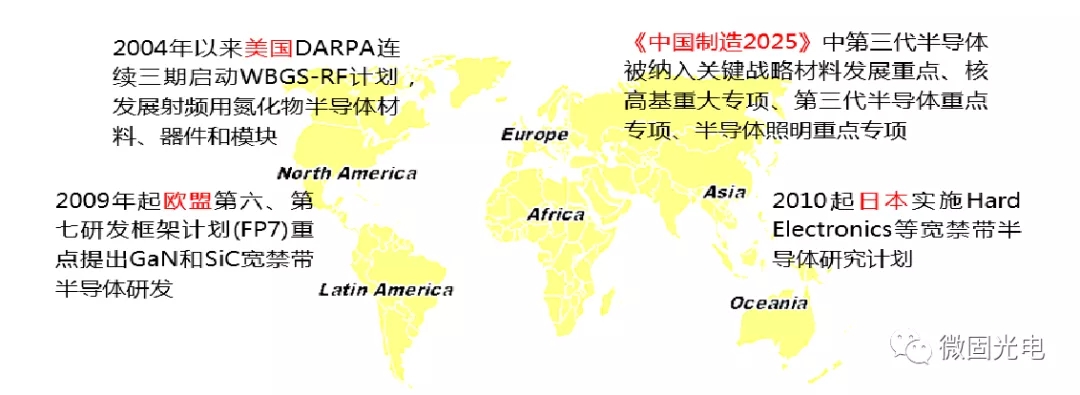

寬禁帶/超寬禁帶半導體是全球高技術競爭的關鍵領域之一

我國政府高度重視，在“中國制造2025”、2035中長期科技規劃、十四五計劃中，均列為重點方向或前沿領域；美國等西方國家在關鍵材料、芯片、裝備等方面對我國實施禁運和管控; 把我國多個企業和研發單位列入實體清單。

射頻電子材料和器件：支撐新一代移動通信系統核心器件的自主可控

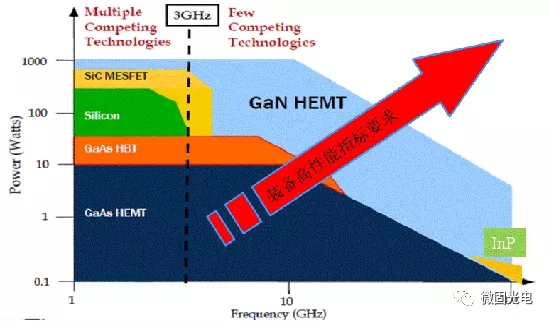

相對于Si基和GaAs基射頻器件，具有更高功率、更高效率、更高工作溫度和抗輻射能力，是迄今最具優勢的半導體射頻電子器件；

同時實現高頻、高效、寬帶、大功率的唯一半導體材料，應用于5G移動通信、物聯網、衛星通訊、人工智能等領域。

微波功率器件和模塊

效率;可靠性;頻率—5G標準;功率—傳播距離;帶寬—數據傳輸能力

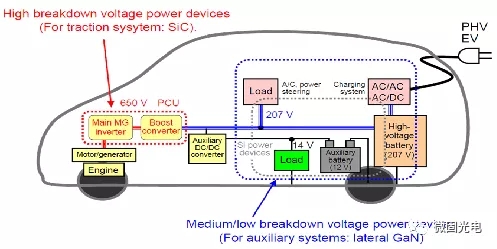

功率電子材料和器件：支撐新能源汽車、高鐵等動力系統的升級換代

功率半導體芯片是新能源汽車電控系統的“心臟”，約占整車半導體用量的80%，采用寬禁帶半導體功率模塊可使體積重量減少80%，電能轉換效率提升20%，目前幾乎全部依賴進口 。

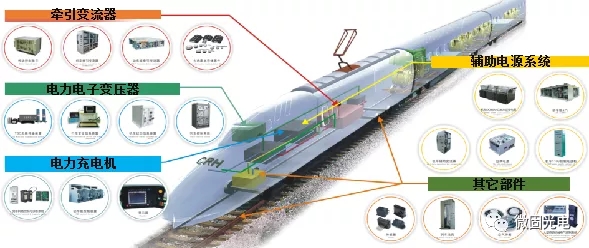

高速軌道交通，如高鐵的動力系統采用寬禁帶半導體功率模塊可使系統體積減小20％，重量降低20％，系統損耗降低20％，西方對3300V以上SiC功率器件實施嚴格的技術封鎖和禁運；

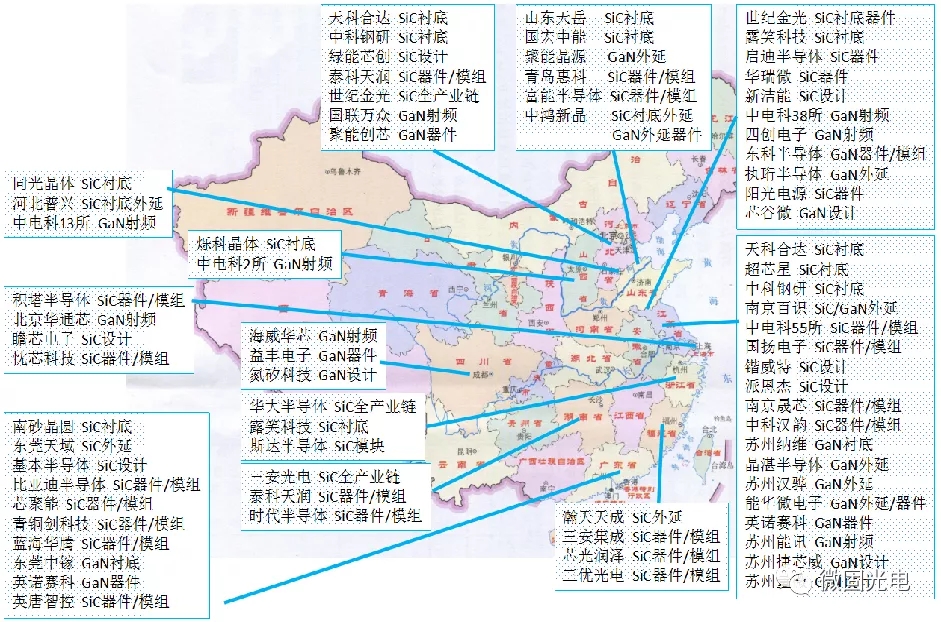

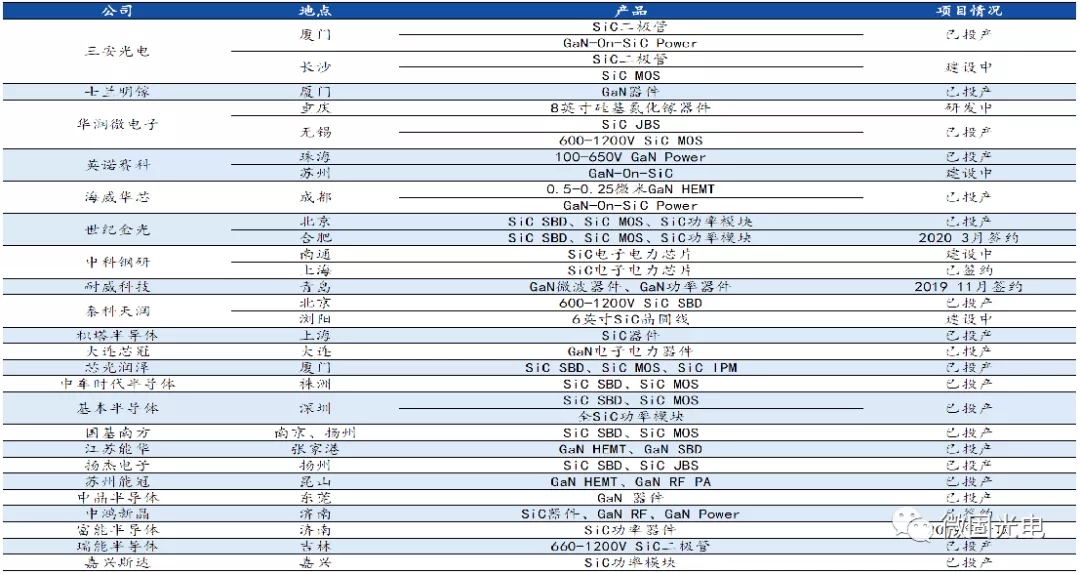

我國SiC、GaN器件及模塊生產布局情況

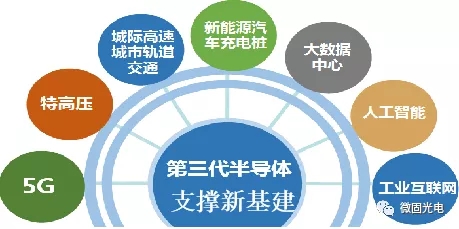

寬禁帶/超寬禁帶半導體材料和器件應用在我國已進入快速發展期

◆  2020年起Sub 6GHz 5G移動通訊網絡商用，到2025年預計建成5G基站500-550萬個；

◆  2025年新能源汽車約700萬臺，2023年起寬禁帶半導體功率模塊用量將進入快速發展期；

◆  2025年將建成3.6萬座電動汽車充電站，車樁比將達到1:1；

◆  新冠疫情導致越來越多應用搭載UV-LED用于殺菌， UV-LED芯片需求2025年將超過百億元。

到2030年我國對寬禁帶半導體材料需求約6000萬片/年（按4英寸計），芯片需求超萬億顆。

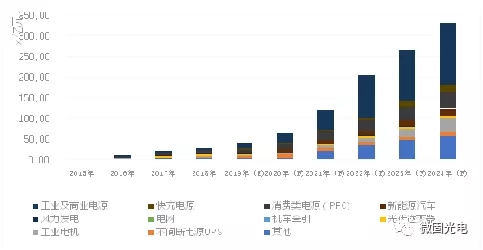

我國SiC、GaN電力電子器件應用市場規模預測（億元）

(數據來源：CSA Research)

西安電子科技大學寬禁帶功率半導體研究現狀

建有寬帶隙半導體教育部重點實驗室

建有寬禁帶半導體國家工程研究中心

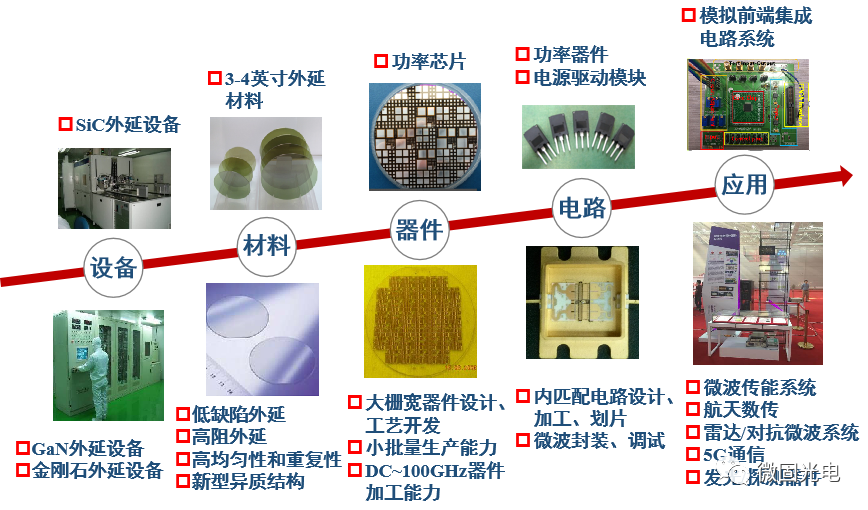

采取完全國產化、自主創新的技術路線，從設備、材料生長、器件制備、電路系統等方面，形成完整的研究體系。

作者：張玉明（賈仁需）
