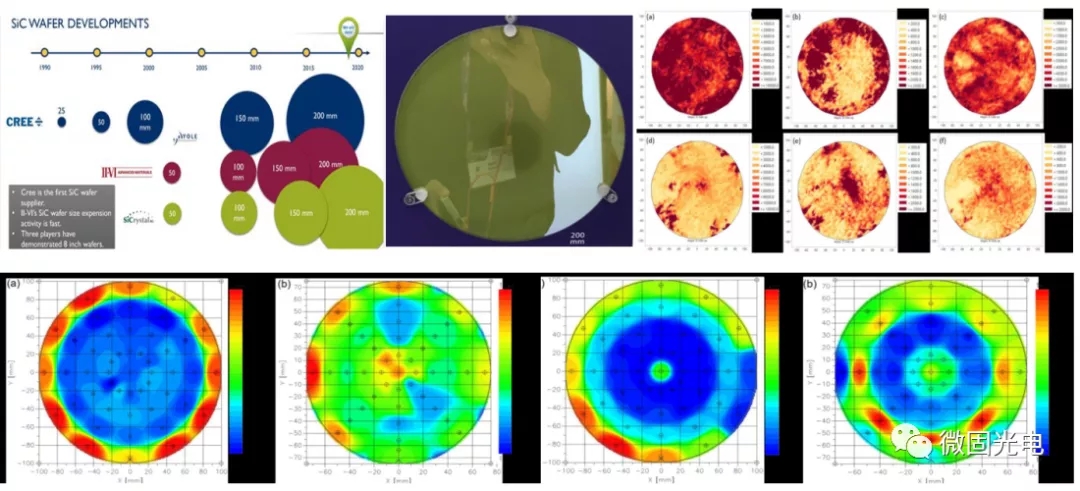

國外SiC材料現狀及趨勢

國外6英寸晶圓為主流；8英寸晶圓逐步成熟；

國內SiC材料現狀及趨勢

國內4英寸成熟，6英寸晶圓逐步成熟；8英寸晶圓正在研發和轉換；

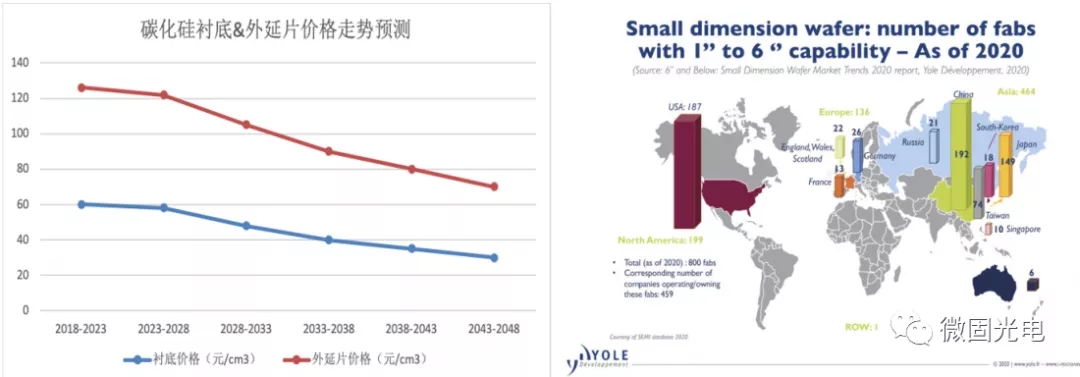

SiC材料的成本與價格

隨著國內多家SiC單晶襯底廠和外延廠的投產，SiC晶圓的成本在快速下降。據統計國內有192家相關企業涉足SiC。

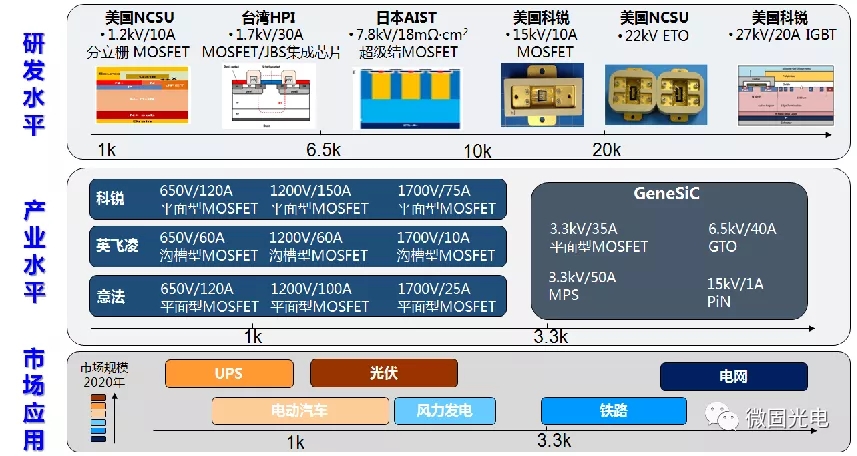

SiC功率器件的發展歷程和發展趨勢

國際上6英寸芯片已是主流技術，正在發展8英寸芯片技術；600~3300V/100A 二極管產品已發展到第五代；600~1700V /100A MOSFET產品已發展到第三代；已研制出27kV/20A 規格IGBT器件。

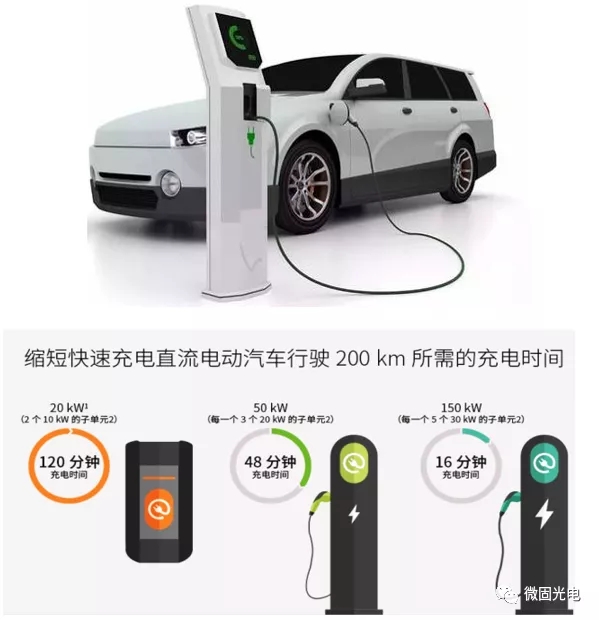

SiC功率器件已應用于電動汽車和充電樁，英飛凌、科銳等巨頭已在大力布局；面向高鐵機車、智能電網等超高壓應用的SiC器件目前仍處于實驗室水平。

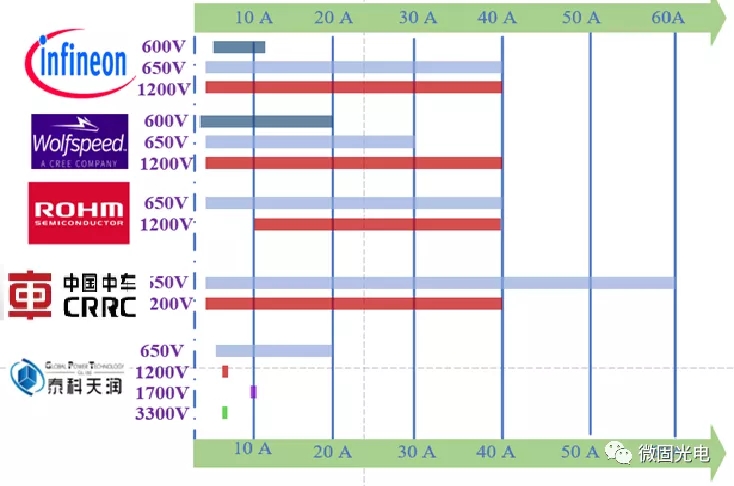

SiC 肖特基二極管產品

650V、1200V的SiC肖特基二極管（SBD）產品已經完全市場化。國內與國外廠商單看性能指標差別不大

SiC MOSFET產品

目前市場上主要是國外公司產品（Wolfspeed，Infineon，Rohm等），國內處于研發和中試階段，尚未大批量上市

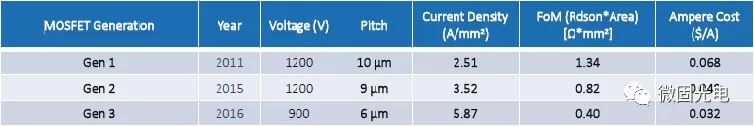

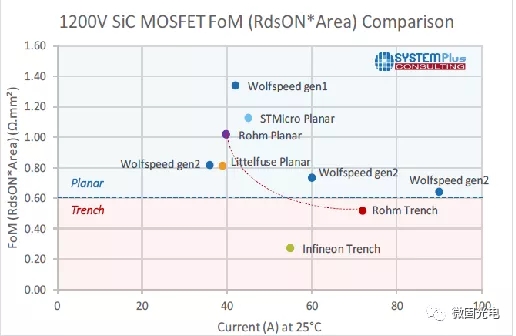

Cree最新一代mosfet已經達到0.3Ω*mm2

國內SiC MOSFET的研發現狀

國內1200V SiC MOSFET驗證性器件的技術指標緊追國際水平，但是工程化和市場化的產品有差距

國內主要研發單位：中國中車，西電、電子科大，中電科55所等

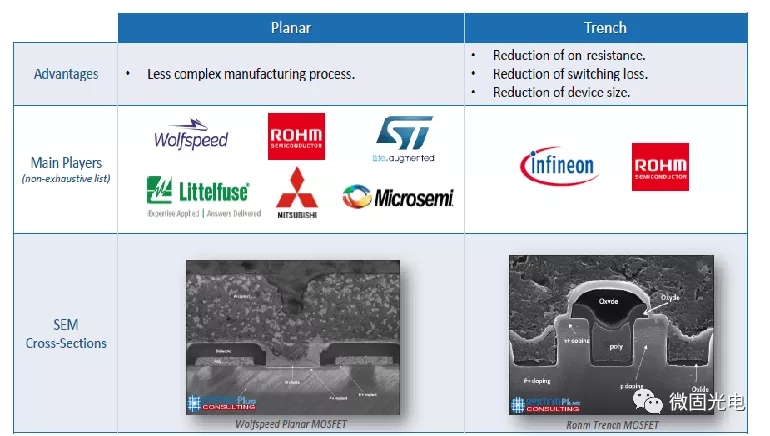

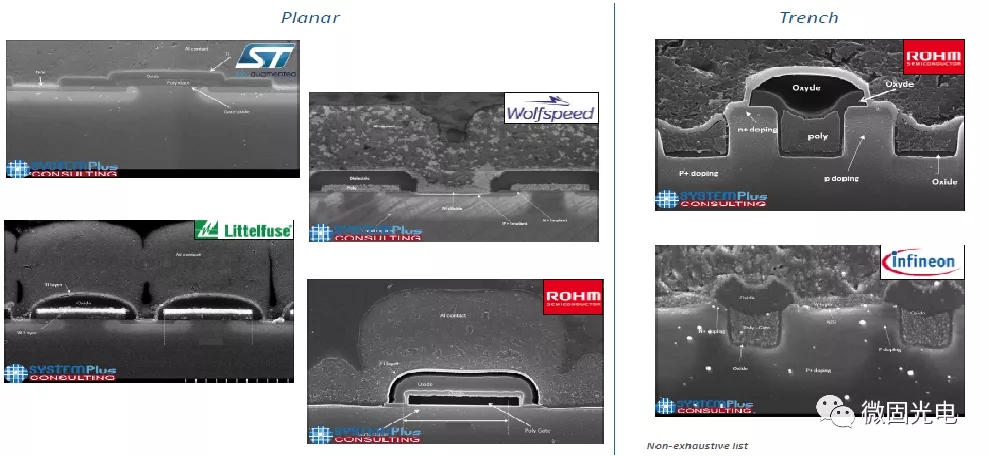

為了降低電阻、減小芯片面積，器件結構的整體趨勢由平面向溝槽結構轉換

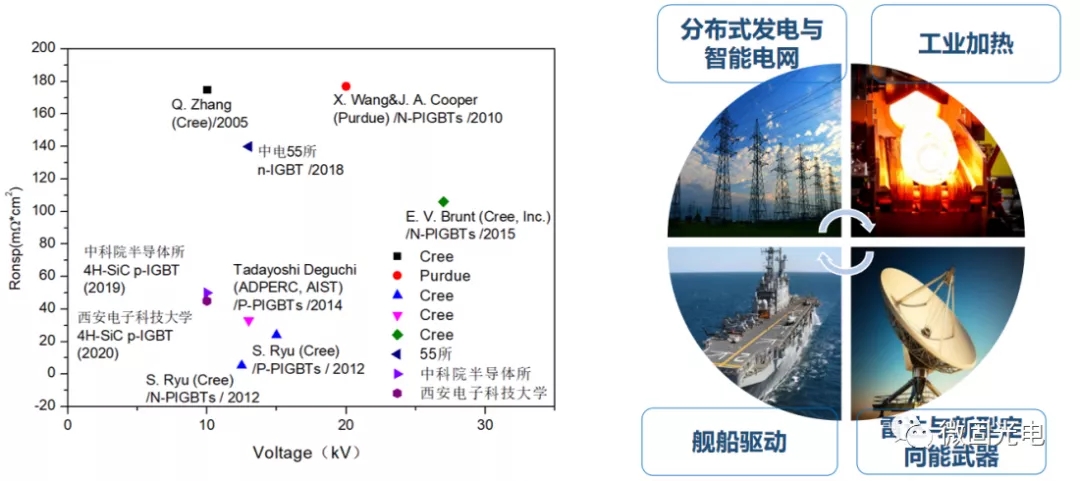

SiC IGBT研究進展

國內外的公司和高校、研究所對IGBT進行了研究和開發，但是尚未進入市場。

目前領先單位：美國Cree（Wolfspeed）

國內主要研發單位：中電55所、電子科大，西電、中科院半導體所等

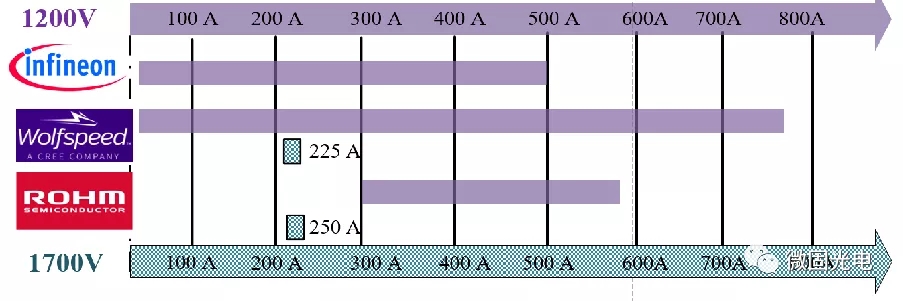

SiC 功率模塊產品

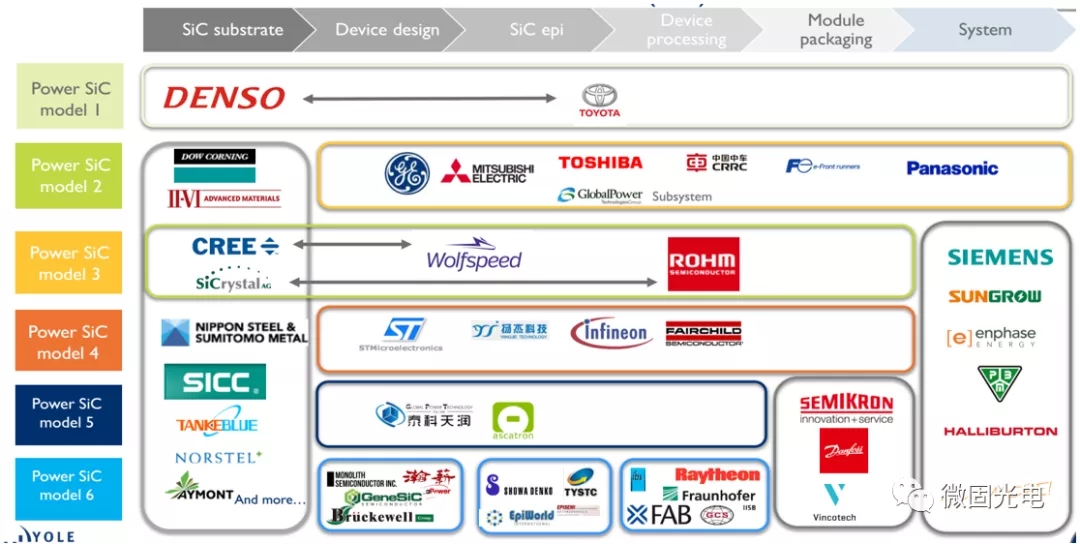

SiC功率模塊：國外公司占主導

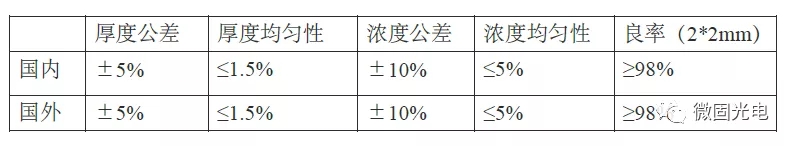

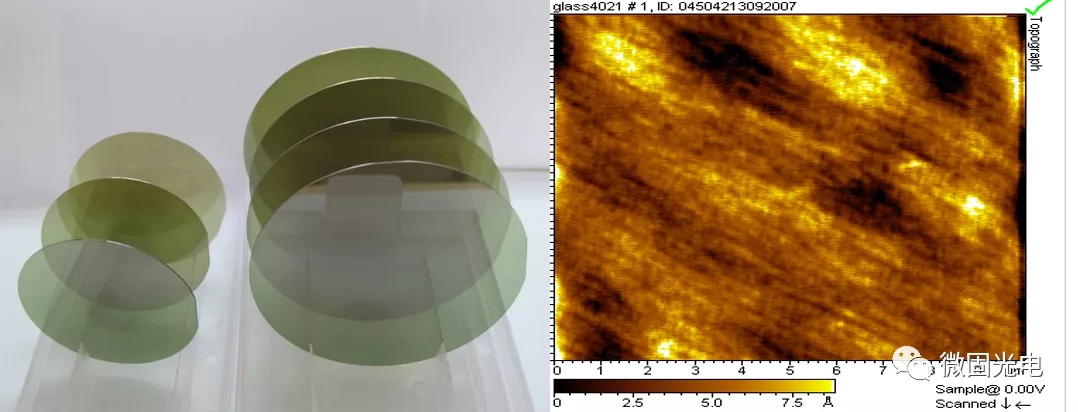

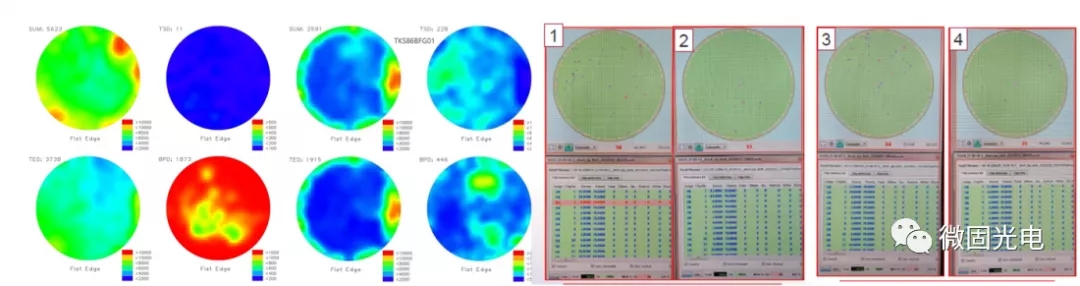

西電SiC功率半導體研究進展：外延生長

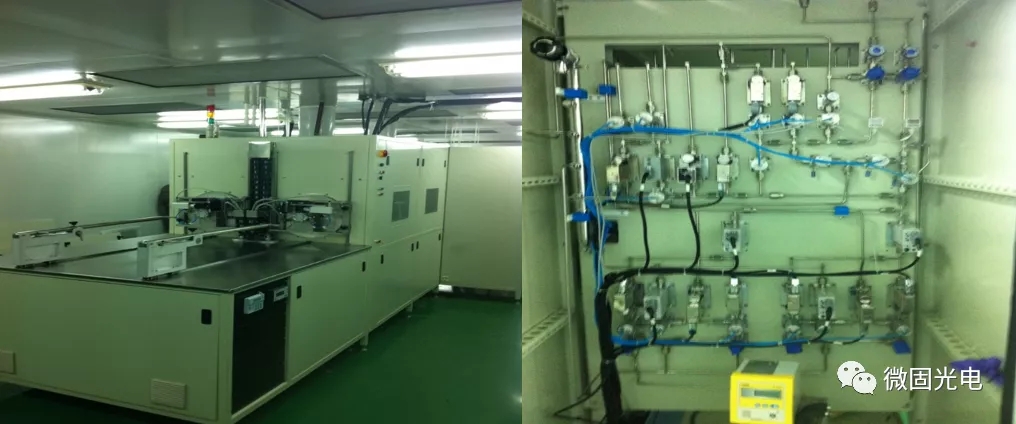

研發了具有自主知識產權的SiC外延CVD設備，具備小批量生產的能力。

掌握生長6英寸4H-SiC外延片（0.5~100μm）的n和p型成套生長工藝技術。

西電SiC功率半導體研究進展：終端調制技術

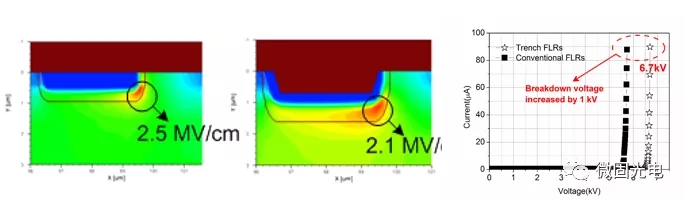

凹槽輔助場限環終端結構：增加了終端區的曲率半徑，有效降低了注入?yún)^(qū)邊角的電場強度，將峰值電場位置從表面轉移到體內，終端效率從76%提升到90%

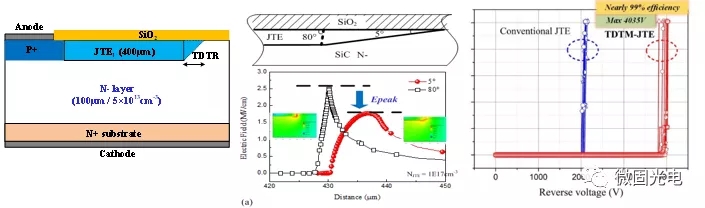

漸變摻雜尾區修正JTE終端：通過漸變摻雜尾區修正構造出微型多區效應，弱化邊界曲率，實現擊穿效率高達99%

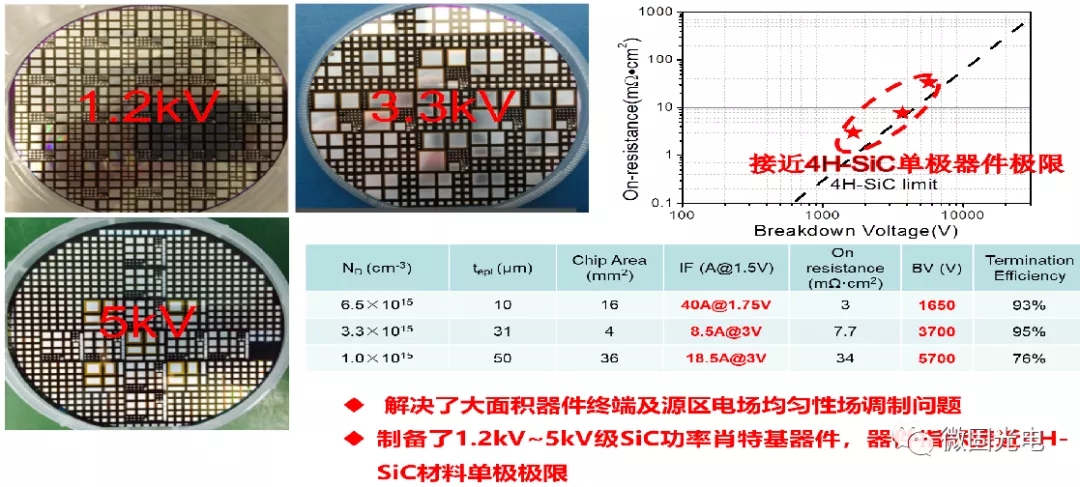

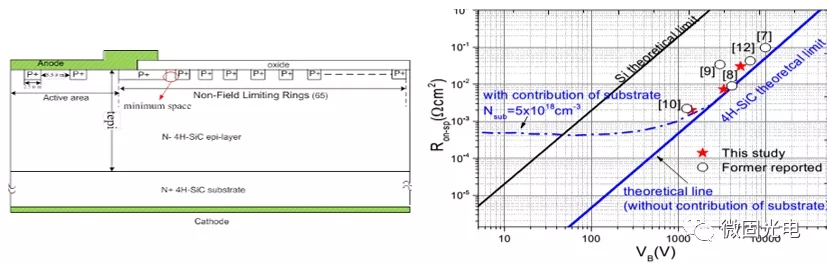

不等間距場限環終端結構：解決了大面積器件終端及源區電場均勻性場調制問題，1.2kV~5kV級SiC JBS器件指標接近4H-SiC材料單極極限

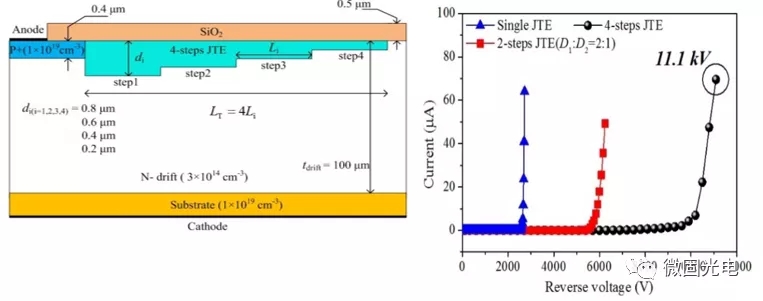

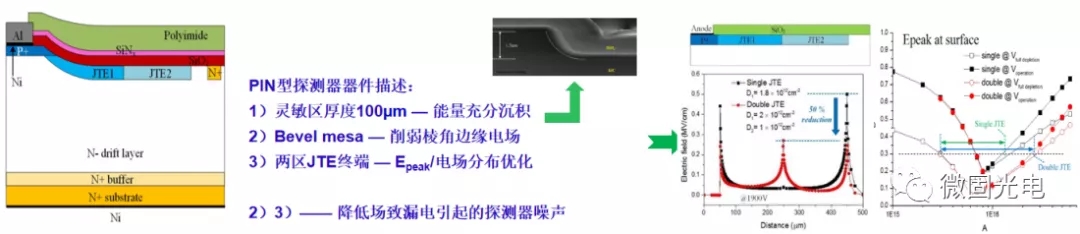

單次注入多臺階JTE終端：最終實現了11kV SiC PIN器件

西電SiC功率半導體研究進展：功率密度提升技術

浮動結技術

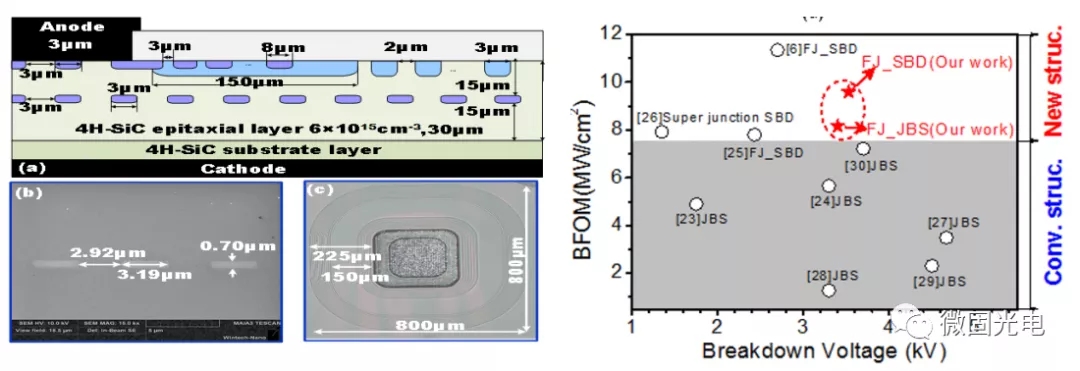

浮動結JBS器件，降低了器件導通電阻和反向漏電，器件功率密度優值（BFOM）達到8.64GW/cm2，提高了33

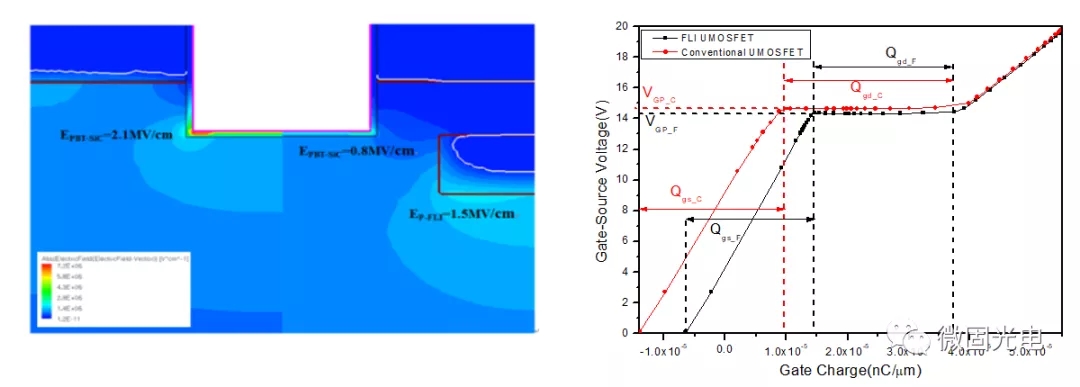

浮動結UMOSFET器件，功率優值提升439%，柵電荷降低了30%。

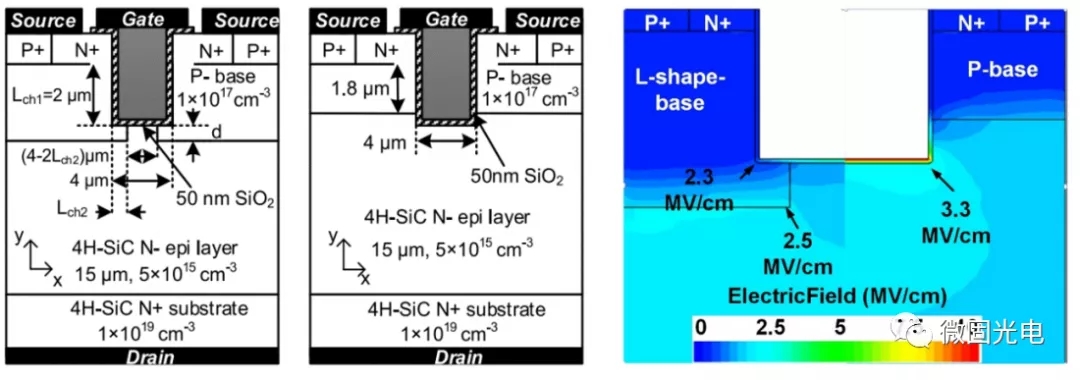

L型圍柵體內場調制技術

槽柵拐角的峰值電場降低32.3%，功率密度提升1.5倍

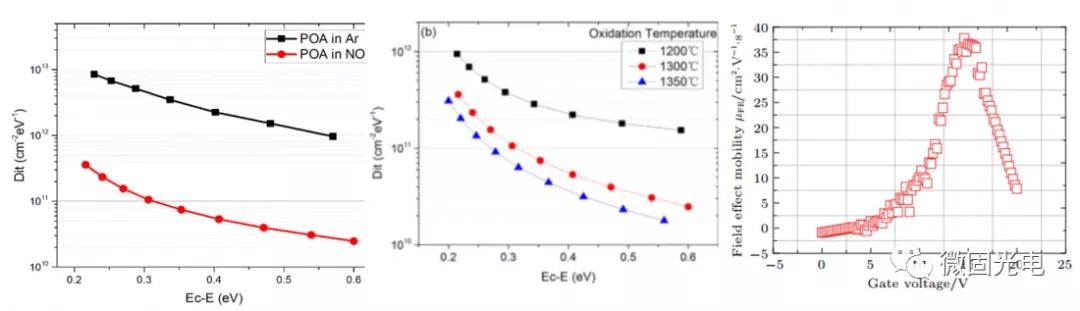

柵界面調控技術：氮化/高溫氧化/氮化的三明治

降低界面態密度二個數量級，MOS器件溝道遷移率38cm2/V.s

西電SiC功率半導體研究進展：二極管

研制出650V、1.2kV、3.3kV、5kV、6.4kV系列SiC JBS器件；

10kV/13kV SiC PiN二極管；

單管實現1.2kV/50A，3.3kV/5A，5kV/3A的功率二極管器件

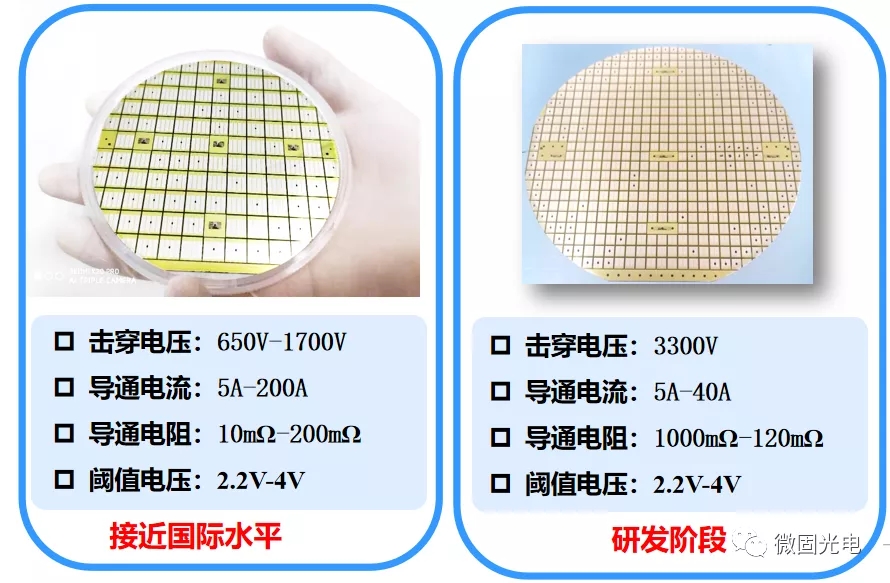

西電SiC功率半導體研究進展：MOSFET

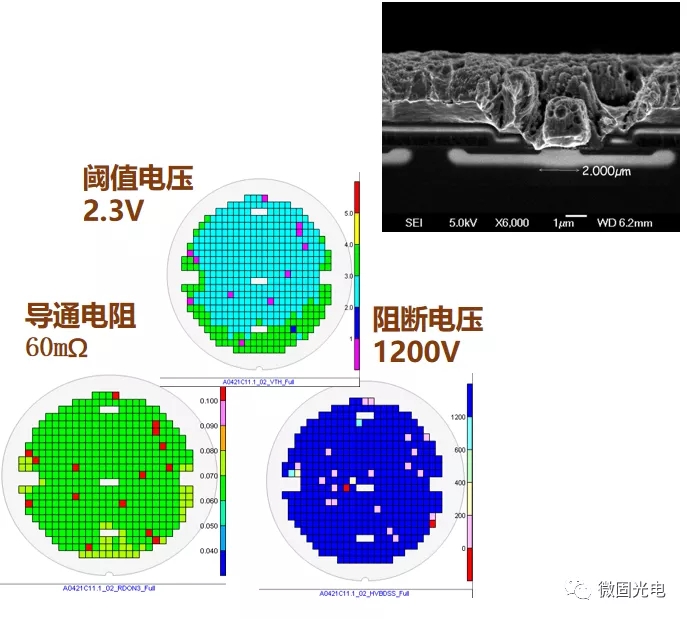

實現短溝道、高良率（>90%）、低特征導通電阻4.1mΩ.cm2的1200V/100A產品研制

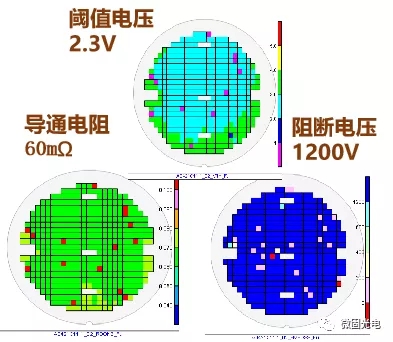

1200V/60mΩ SiC MOSFET

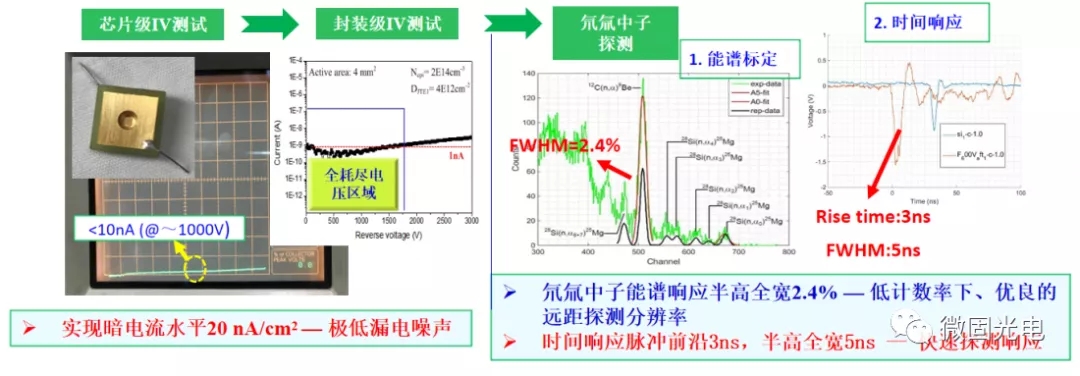

西電SiC功率半導體研究進展：SiC中子探測器

SiC中子探測器已實現重大項目應用

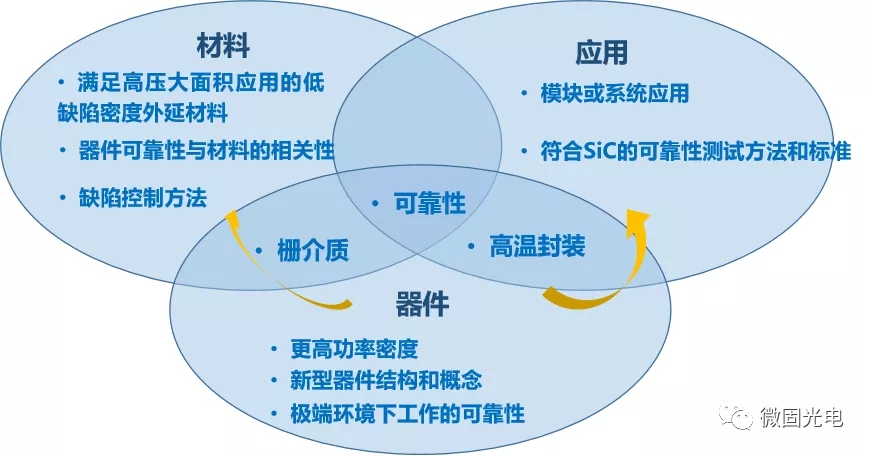

SiC功率半導體的發展展望

材料：未來5年內8英寸襯底和外延片技術成熟，缺陷密度下降到可用水平，成本下降；

器件：成本逐漸下降，與同等規格Si功率器件可以比擬；1700V以上MOSFET良率和可靠性問題解決； IGBT產品化；

應用：近期內大量進入儲能，光伏，電動汽車市場；中長期內進入電網、鐵軌等高壓功率市場；

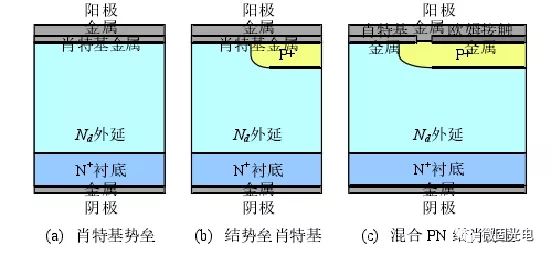

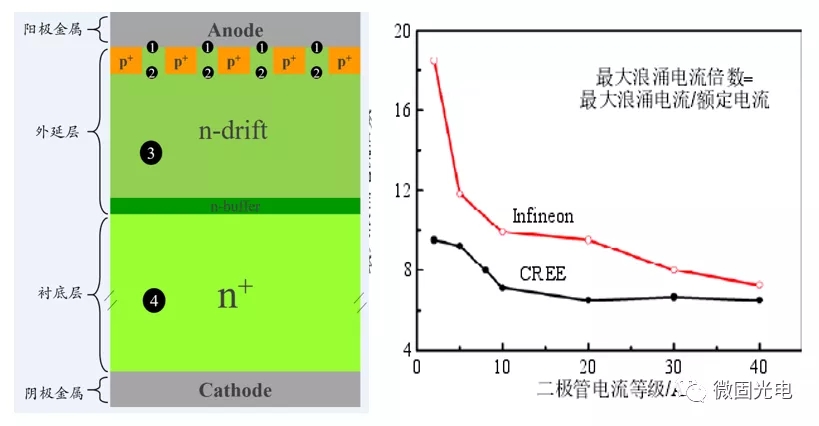

SiC功率肖特基二極管研展望

目前產品研制方向：

提升浪涌、雪崩能力：新器件結構

提高電流密度：新型終端結構，新型封裝

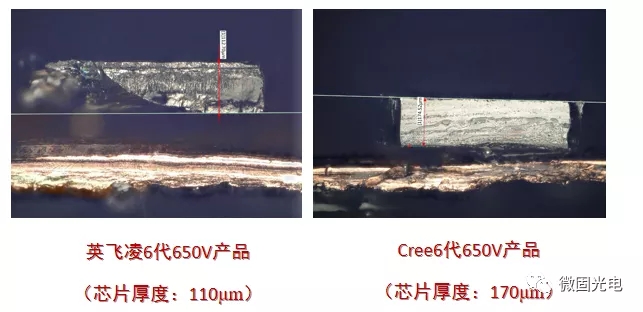

降低導通壓降：襯底減薄技術，新型金屬材料

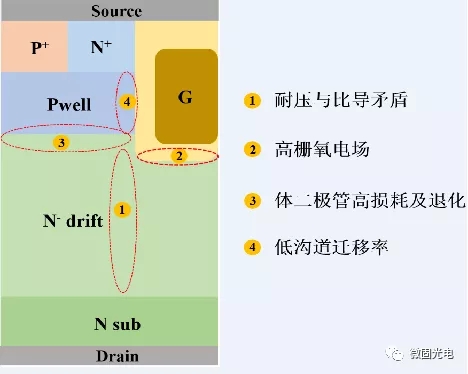

SiC功率肖特基MOSFET展望

芯片設計優化：減小pitch尺寸，增強電流密度

Trench，SGT，SJ MOS等：導通電阻降低，降低開關損耗，減小器件尺寸

優化終端結構，提高利用率

優化柵氧生長技術

高濃度摻雜，異質結二極管

界面優化，降低散射

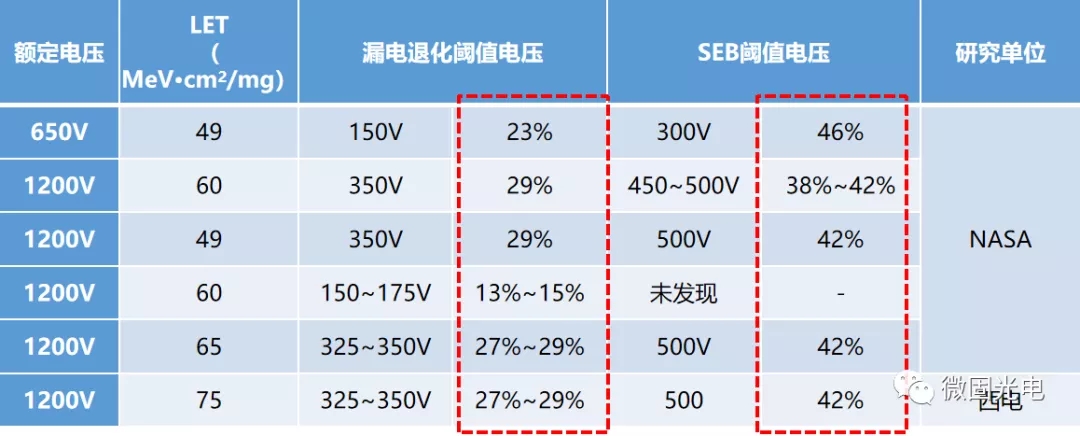

SiC功率器件的單粒子效應

目前SiC器件在單粒子輻射下永久漏電損傷閾值低于30%，SEB閾值低于50%，均遠低于器件標稱電壓。

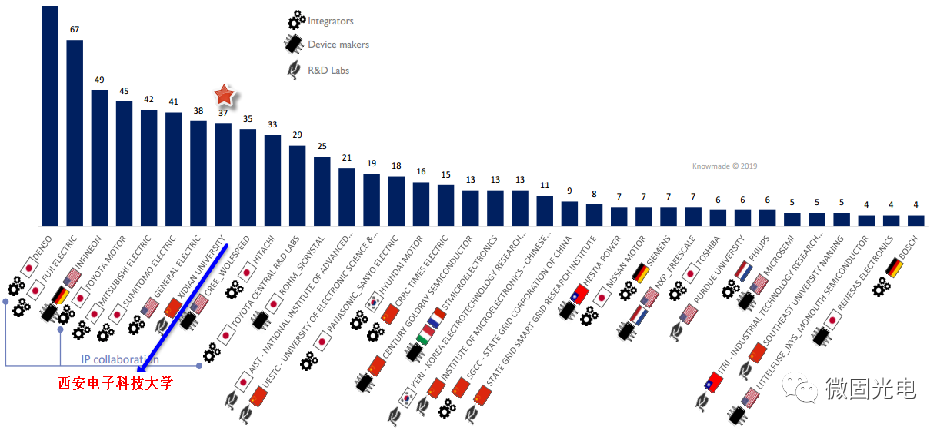

SiC功率MOSFET IP分布

碳化硅功率器件的IP主要集中在日本、歐美等國家的國際公司，國內主要集中在西安電子科技大學等大學和研究機構，相關公司的IP偏少。

作者：張玉明（賈仁需）
