“鎵敏光電”國際首發寬禁帶半導體EUV極紫外探測器

時間：2021/12/24    點擊量：186

探測波段在200 nm以下的真空紫外(VUV)探測器與極紫外(EUV)探測器是我國在高端制造產業與科學研究領域急需的關鍵部件。

近年來,隨著大規模集成電路制造技術的飛速發展,光刻技術經歷了從浸沒式深紫外光刻到EUV光刻的發展歷程。在22/16 nm節點,芯片制造商仍普遍使用193 nm ArF浸沒式光刻+多重曝光成像技術,但多重成像技術面臨成本顯著上升及良率、產量下降等嚴重問題。由此,自7/5 nm節點起,芯片生產則主要采用波長更短的EUV光刻技術。

為了突破技術封鎖和芯片斷供風險,近年來我國把發展自主可控高端光刻機作為科技發展的重中之重;而無論是現階段仍廣泛使用的193 nm 紫外光刻機,還是采用13.5 nm 極紫外光源的第五代EUV光刻機,短波紫外探測器均是其中的核心部件。為保證成像質量,必須嚴格控制最終投影到晶圓片上的輻照劑量;因此,需要定期或?qū)崟r(shí)使用高性能短波紫外探測器對入射光的強度和均勻性進行監測。此外,半導體EUV探測器在大科學裝置、太陽風觀測、地球等離子體物理以及工業測量等領域都具有重要的應用。

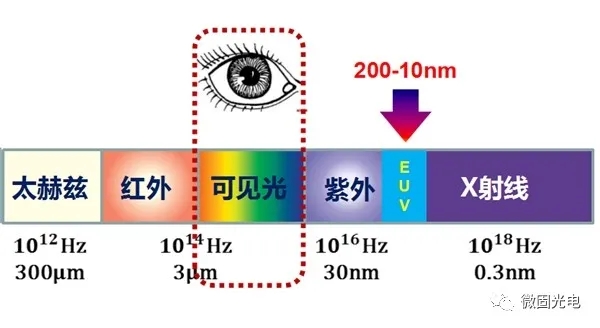

圖1:EUV光譜波長與頻率范圍分布

我國在半導體短波紫外探測器領域的產業化基礎薄弱,200 nm以下紫外光輻照劑量監控和定標長期依靠進口探測器件,不僅受到西方國家的技術封鎖,而且時刻存在斷供風險。

為了突破這一困境,南京大學寬禁帶半導體團隊在陸海和張榮教授的領導下,自2011年起就開展了200 nm以下短波紫外探測器的研制工作,于2013年首先實現了探測波長低至140nm的大感光面寬禁帶AlGaN基VUV探測器,這是國內公開報道的第一只半導體真空紫外探測器;在此基礎上,該團隊進一步發展了探測波長低至5 nm的高量子效率EUV探測器技術,并通過其團隊創建的產業化公司“蘇州鎵敏光電科技有限公司”(鎵敏光電)成功進行了技術轉化。經過多輪量產型芯片工藝開發與改進,以及系列工業級可靠性驗證,“鎵敏光電”于2021年10月首次發布4款VUV和EUV探測器芯片產品,分別面向193 nm和13.5 nm紫外光源輻照能量監測,并已開始向國內外若干大型公司批量供貨。

在此次產品發布以前,國際上僅有美國Opto Diode公司可提供半導體真空紫外探測器和極紫外探測器產品,是基于特殊的Si基器件工藝。但是Si材料抗輻射能力弱、溫度穩定性差和易受背景光干擾等固有缺點限制了Si基EUV探測器的進一步發展。

以GaN和SiC為代表的寬禁帶半導體材料因其可見光盲、高穩定性和抗輻照等系列性能優勢,是制備新一代短波EUV探測器的優選材料。不同于傳統Si材料技術路線,“鎵敏光電”此次發布的VUV和EUV探測器芯片產品就是基于新型寬禁帶SiC半導體材料,不僅暗電流低、量子效率高,而且根據已有的可靠性測試數據,未出現Si基探測器在高劑量深紫外光輻照下的性能退化問題。這一自主創新產品突破了現行的技術框架,必將對我國相關領域的技術進步起到重要推動作用。

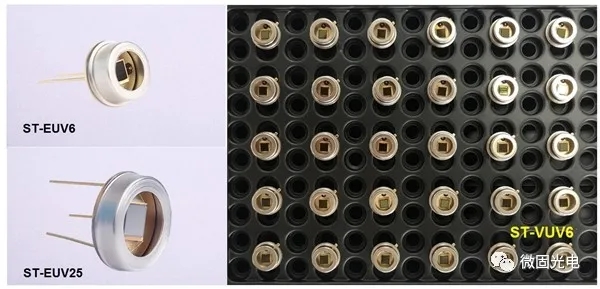

圖2:“鎵敏光電”新發布的幾款VUV和EUV紫外探測器產品

“蘇州鎵敏光電科技有限公司”是由南京大學寬禁帶半導體團隊創辦的產業化公司,專業研發和生產新一代的高靈敏度紫外探測器件與應用模塊,并提供與紫外探測相關的技術咨詢與解決方案。“鎵敏光電”在國內最早實現寬禁帶半導體GaN和SiC紫外探測芯片的產業化,產品已批量應用于紫外消毒劑量監測、火焰探測、水質檢測、氣體污染物檢測、生化體液檢測、紫外固化過程監控,以及太陽紫外線指數監測等諸多領域。

---
