半導體芯片使用者和供應商要求：范圍、術語和定義

時間：2021/07/22    點擊量：828

范圍

1. 范圍GB/T35010的本部分用于指導半導體芯片產品的生產、供應和使用,半導體芯片產品包括:

● 晶圓;

● 單個裸芯片;

● 帶有互連結構的芯片與晶圓;

● 小尺寸或部分封裝的芯片與晶圓。

本部分包含 GB/T35010其他部分需求的信息表,本部分適用于芯片產品的供應商與使用者之間的協商與簽約。 目的是幫助所有芯片產品供應鏈的制造商參照GB/T 35010.1—2018和 GB/T35010.2—2018標準的相關要求執行。 需要注意的是,本部分中的表格構成了可能被提供的一個信息清單,就實際產品和所有領域所涉及 的信息有所欠缺。這里,針對不同的市場可能需要將這些信息納入。

術語和定義

2. IEC60050(所有部分)、GB/T35010.2—2018界定的術語和定義適用于本文件。

3. 總則為了與 GB/T35010.1—2018保持一致,需要芯片器件供應商為器件使用者提供產品在設計、采 購、制造和測試全過程的必要和充分的信息。附錄 A 中的信息表提供了信息交流的基本內容及格式, 以達到符合標準。

本部分用的參考條款在標準 GB/T35010.1—2018和 GB/T35010.2—2018中,它們僅適用于該版本標準。附錄 A 中包含未被上述標準涵蓋但將被列入后續版本中的所需信息。而且,一些術語可能不完全符合 GB/T35010的其他部分。例如,術語“焊盤”(或稱“鍵合區”)在本部分中被替換為“引出 端”。同時,所提供的大部分信息應符合相關標準,并公開于公共領域,且信息源能以制造商數據表格的 形式追溯,但并不要求制造商承擔信息公開化的義務。任何涉及專利或商業敏感的信息,制造商可以采取非披露形式予以保護。

4. 數據交換 結合附錄 A 的問卷信息表,可以獲得信息能夠以電子方式提供的電子數據表。使用電子數據表也 能夠生成對芯片器件的計算機識別描述,然后轉換為符合 GB/T35010.2—2018定義的DDX 格式,符合GB/T35010.7架構的 XML格式,符合 GB/T35010.8的EXPRESS 格式的或其他適合格式。已有 軟件可以實現從電子數據表格轉換成 DDX,XML和SPF格式,以及其他存在的格式。 與附錄 A 給出的打印形式的信息表相比,使用電子表格具有如下優勢:

● 電子表格中的說明欄給出 GB/T35010.1—2018相應條款的全部?jī)?nèi)容。

● 鏈接工作表處理引出端和其他信息需求,包括焊盤形狀,尺寸和位置,引出端連接,基準點,仿 真器,引出端分組和置換性。按 GB/T35010.2—2018的數據交換要求,這里說明欄給出詳細 的引出端信息需求。

● 信息的格式與 GB/T35010.2—2018中的要求一致,便于將電子表格數據非常直接地轉換成適 合數據交換的格式。 使用電子表格的版權條件同樣適用于國家標準數據庫,允許電子格式信息在真實的電子商務中使用,但不允許其向第三方出售或作為其他商業用途。

附 錄 A

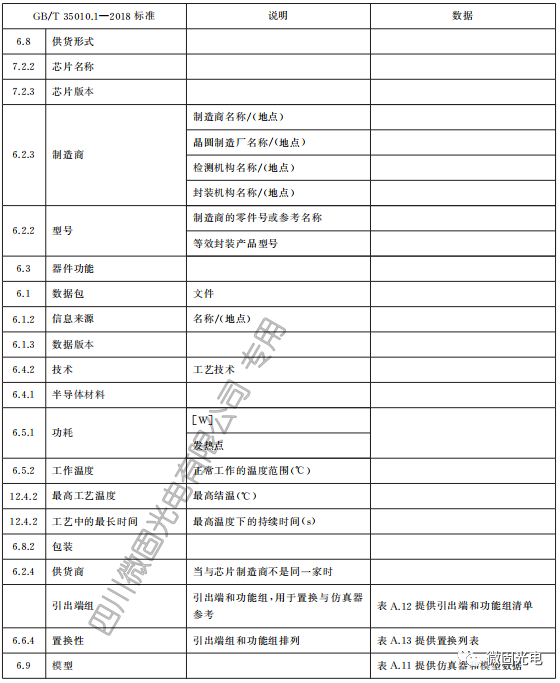

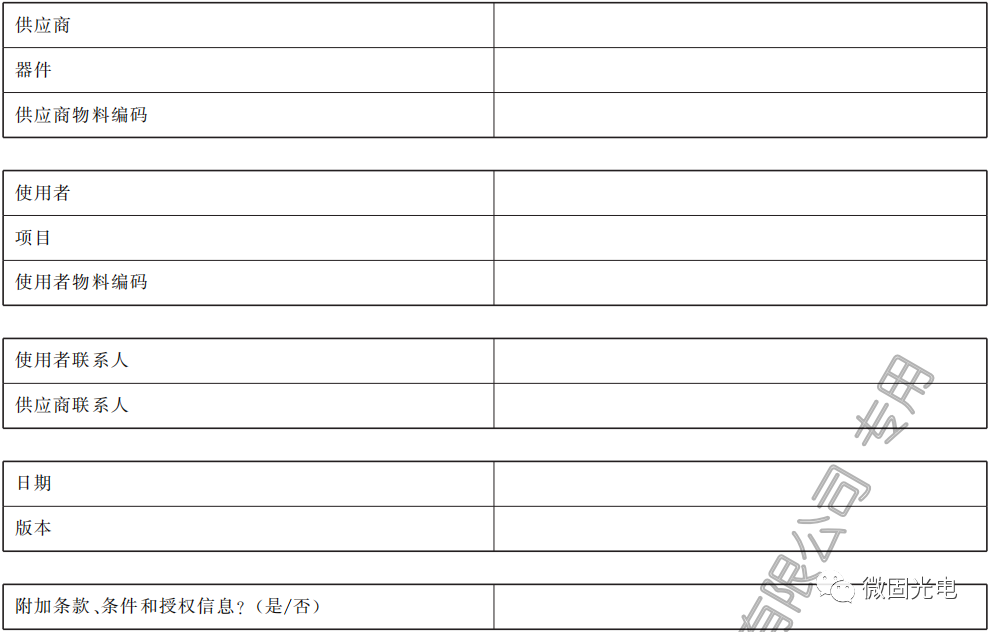

A.1 使用者/供應商信息

A.1應提供基本數據

A.2.2 用于裸芯片和晶圓信息模板 適用時,對于裸芯片和晶圓需要以下信息。

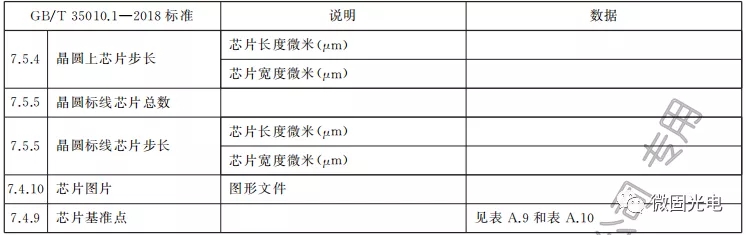

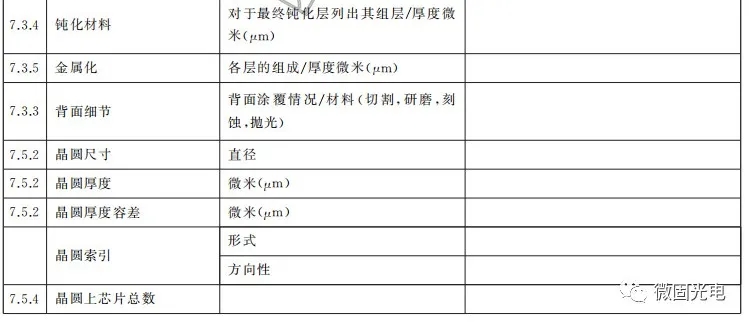

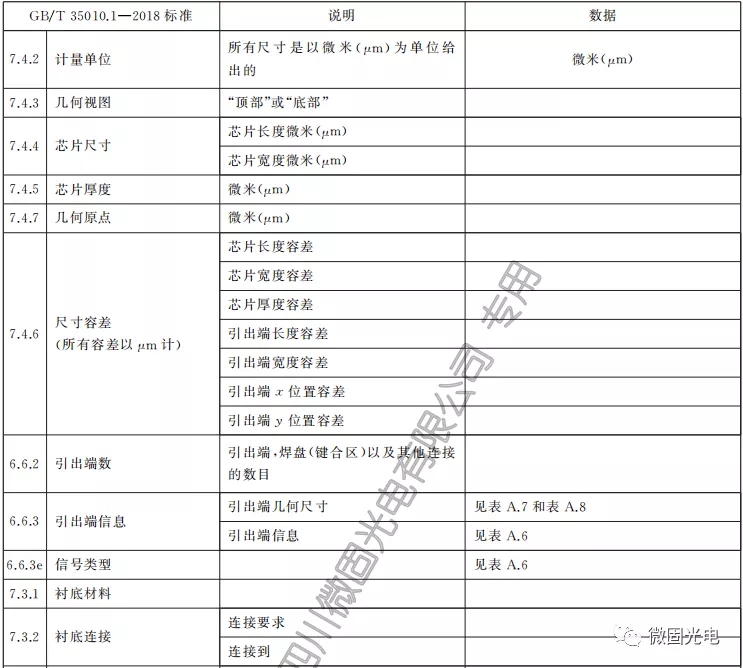

表 A.2 裸芯片和晶圓

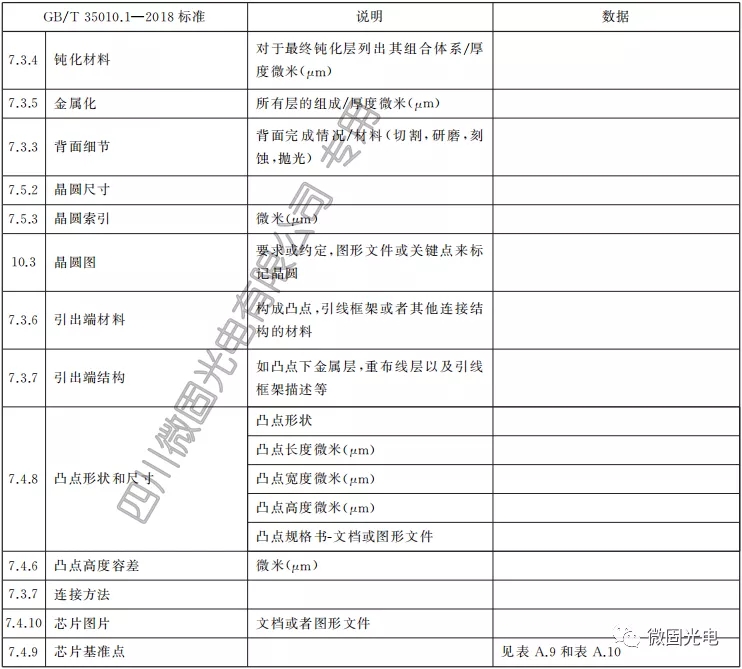

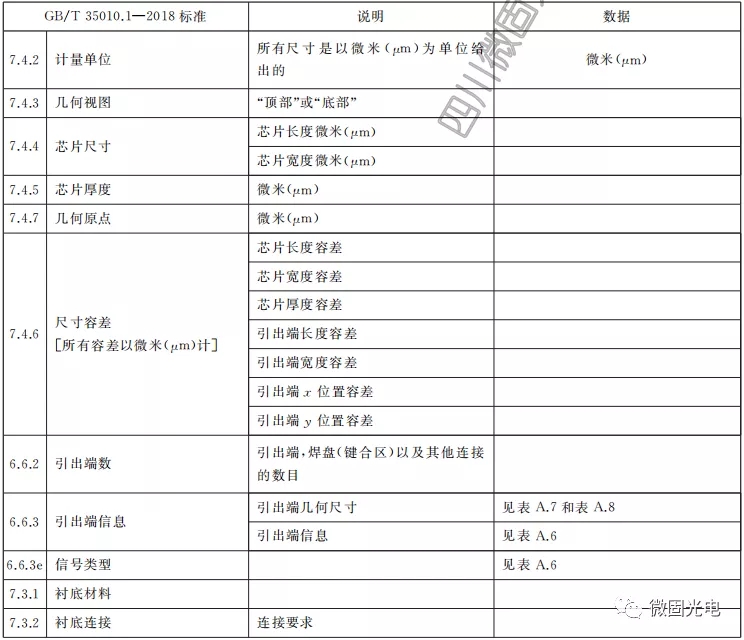

表 A.3 具有連接結構的芯片和晶圓

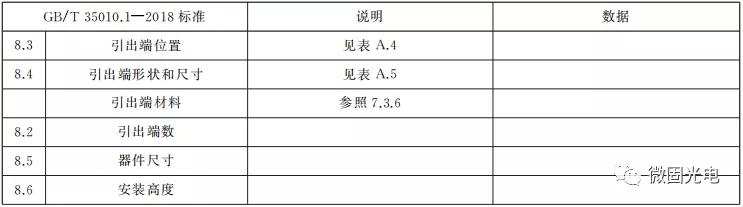

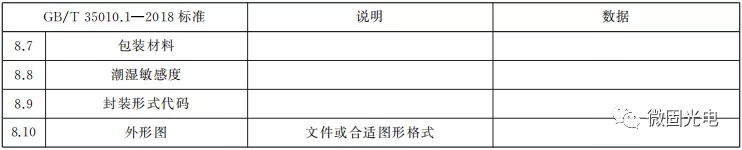

A.2.4 小尺寸封裝芯片器件信息模版 適用時,小尺寸封裝芯片器件需要表 A.4所列信息。

 表 A.4 小尺寸封裝芯片器件

A.3 質量、可靠性、貯存條件以及組裝信息 適用時,需要表 A.5所列信息。

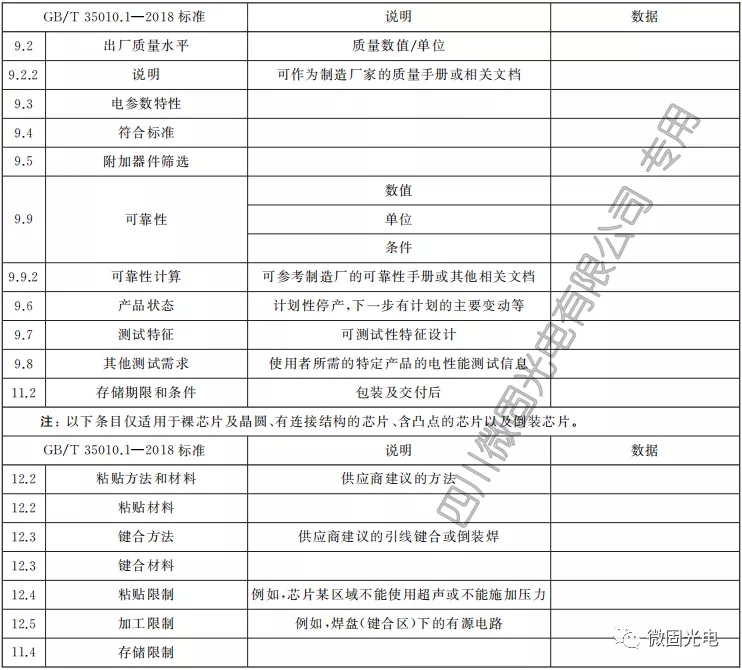

表 A.5 質量、可靠性以及貯存條件

A.4 引出端位置及信號數據

表 A.6必要時可擴展更多行,以將每個引出端或焊盤(鍵合區)在一行中描述。表格的第一行參照了 GB/T35010.2—2018中相應條款,進一步細節可以查閱條款如下:

8.4.5.1 唯一引出端標識碼

8.4.5.2 連接數,非必要唯一

8.4.5.3 在表 A.7中定義的引出端類型名稱

8.4.5.4 引出端形式的中心 X 坐標

8.4.5.5 引出端形式的中心Y 坐標

8.4.5.6 引出端角度

8.4.5.7 引出端的類型名稱

8.4.5.8 一個在引出端上代表信號類型的字母

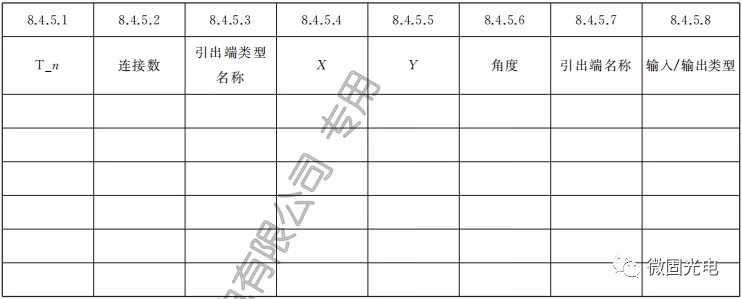

表 A.6 引出端數據

A.5 引出端幾何尺寸

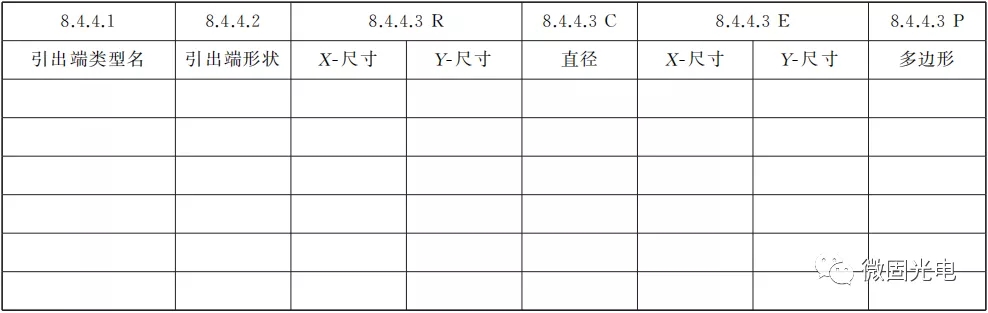

表 A.7 引出端幾何尺寸 單位為微米

表 A.7必要時可擴展更多行,以使每個不同的引出端幾何尺寸在一行中描述。表中第一行參考 GB/T35010.2—2018中相應條款,進一步細節可以查閱條款如下:

8.4.4.1 表 A.6和表 A.8所需要引出端類型名稱

8.4.4.2 一個定義引出端形狀的字母

8.4.4.3R 如果為矩形,矩形的尺寸

8.4.4.3C 如果圓形,圓的直徑

8.4.4.3E 如果是橢圓形,橢圓的軸線尺寸

8.4.4.3P 如果是多邊形,需按表 A.8中的形式給出多邊形頂點的位置列表。

A.6 多邊形頂點位置

將信息填入表 A.8中。

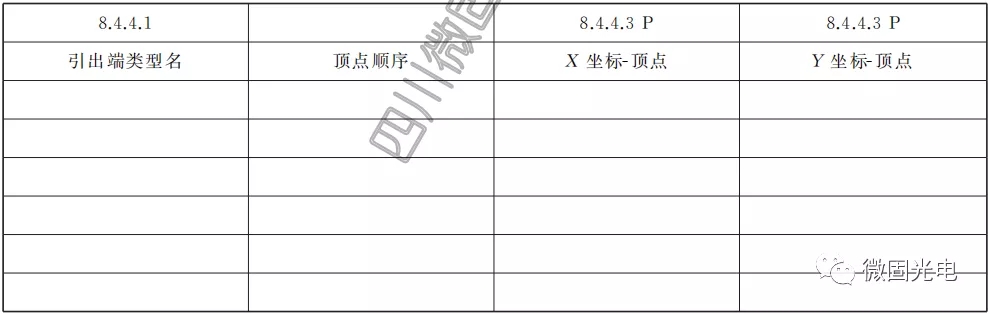

表 A.8 多邊形頂點 單位為微米

表 A.8必要時可擴展更多行,已使每個多邊形引出端的頂點占據一行。對于n 邊多邊形,表中有n 個頂點:多邊形總是閉合的。表中第一行與 GB/T35010.2—2018中相應條款,進一步細節可以查閱條款如下: 8.4.4.1 表 A.7中定義的引出端類型名 8.4.4.3.P 多邊形頂點坐標 為保證多邊形適當?shù)谋硎?應在表中第二列中從1~n 列出頂點順序數。

A.7 基準定義

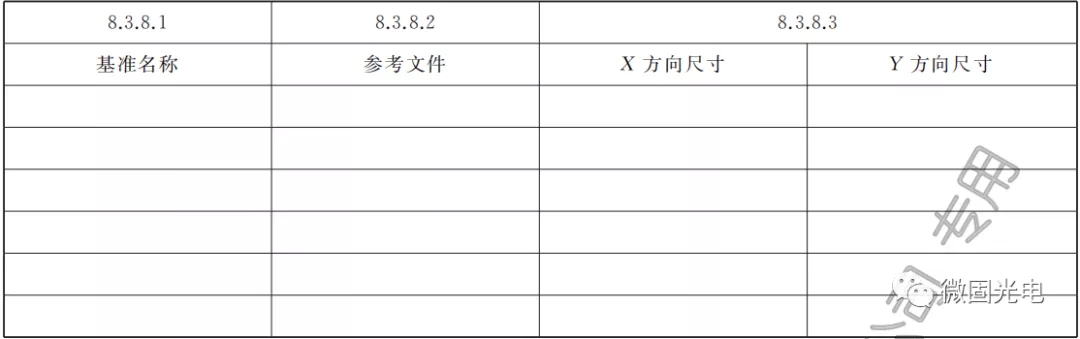

 表 A.9 基準定義

表 A.9必要時可擴展成多行,以便每個基準定義能夠在同一行中得到描述。表中第一行參考 GB/T35010.2—2018中相應條款,進一步細節可以查閱條款如下: 8.3.8.1 表 A.10所需要的基準名 8.3.8.2 含有基準圖像的文件名 8.3.8.3 基準點沿x 和y 方向的尺寸

A.8 基準位置

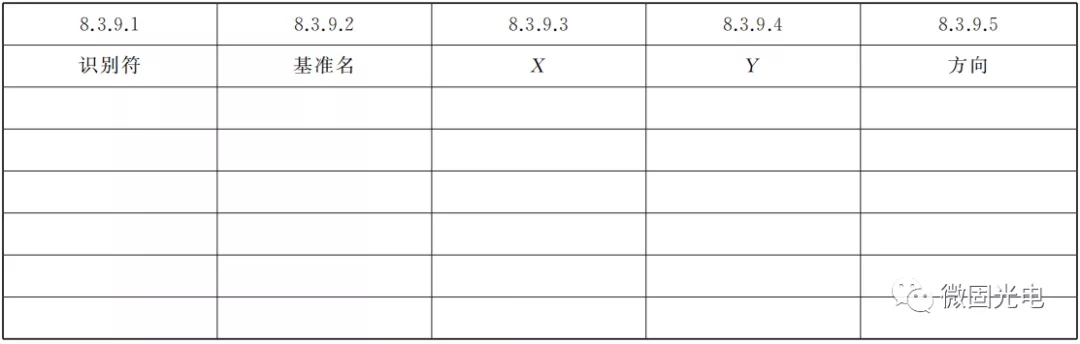

 表 A.10 基準點位置

表 A.10必要時可擴展成多行,以便每一個基準點位置能夠在一行中得到描述。表中第一行參考 GB/T35010.2—2018中相應條款,進一步細節可以查閱條款如下:

8.3.9.1 唯一基準識別符

8.3.9.2 表 A.9中定義的基準名

8.3.9.3 基準中心的 X 坐標

8.3.9.4 基準中心的Y 坐標

8.3.9.5 基準方向

A.9 仿真器

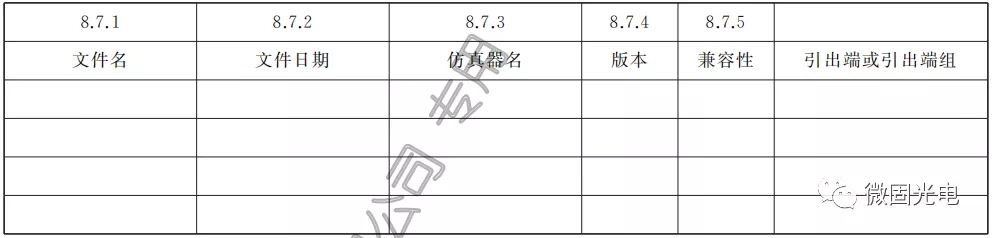

表 A.11 仿真數據

表 A.11必要時可擴展更多行,以使不同仿真器在同一行中得到描述。表中第一行參考 GB/T35010.2—2018中相應條款,進一步細節可以查閱條款如下:

8.7.1 仿真器模型文件

8.7.2 仿真器模型文件日期

8.7.3 仿真器名稱

8.7.4 仿真器版本

8.7.5 仿真器兼容性 仿真器適用引出端及引出端組。最后一列應包含不同仿真器應用在引出端或引出端組中的引出端標識符或引出端組。

A.10 引出端組

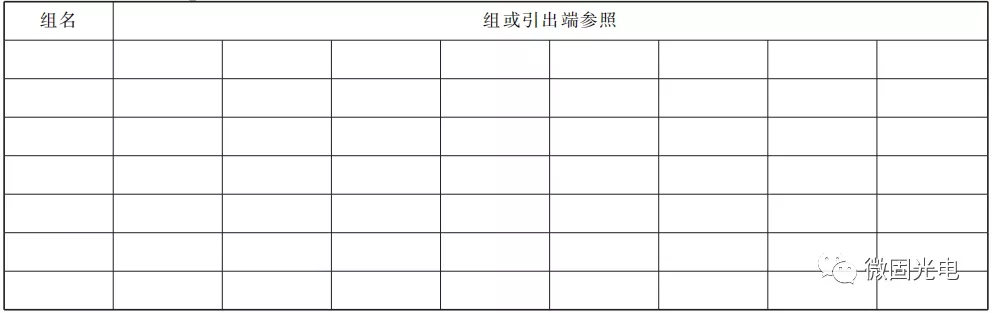

 表 A.12 組定義

表 A.12必要時可擴展多行,以便每個組都可以在一行中得到描述。整個組名列應為表 A.11,表 A.12和表 A.13所需要的組名。每行的其他單元格應為表 A.6或表 A.12所定義的引出端名或組名。按需取多列以便列出每組中的全部元素。每組應該包括至少兩項以及唯一組里的全部項。每一組 不能自我參照,也不能參照包含自己組在內的任何其他組。

A.11 置換性

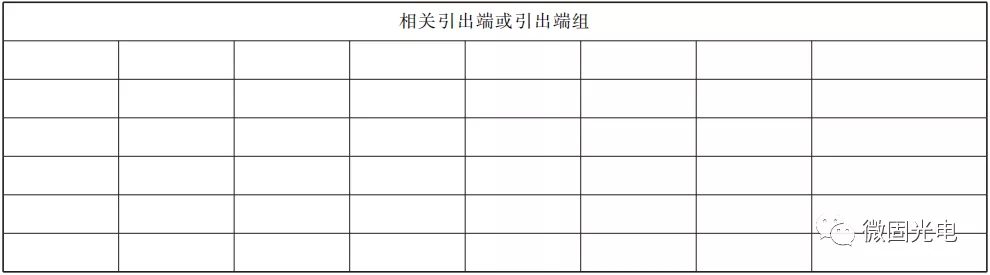

表 A.13 置換性列表

表 A.13必要時可擴展行數,以便每一個置換性能有一行來描述。可添加更多的列以便按需要列出每一個置換性的所有元素。每個單元包含表 A.6或表 A.12所定義的一個引出端或組名。置換性列表只能包含所有相關的引出端,或者所有相關的引出端組合,二者不能混合。一個置換性 列表應該至少包含兩項,或者列表中的所有項的置換性是唯一的。一個置換性項不能包含直接或者間接參照自身的組。
