基于非晶鍺熱電阻的柔性 MEMS 流速傳感器的設計與仿真

時間：2021/06/22    點擊量：574

引言
流速測量在工業控制系統、醫療衛生、氣象及環境監測、航空航天器飛行控制等領域有廣泛的應用。物聯網的應用發展，對流速傳感器提出了微小型化、低功耗兼顧高精度和寬量程的要求。傳統的流速測量方法主要有杯形風速計、熱線/熱膜熱敏方法、超聲波方法等。其中，熱線/熱膜熱敏方法是一種簡單、高效、可靠、易于小型化的流速測量方法。近年來，基于 MEMS技術的熱線/熱膜流速傳感器由于具有熱慣性小、響應快、易集成、功耗和成本低以及可批量微加工等優點，得到了迅速發展。熱式 MEMS 流速傳感器的主要結構是在襯底上制作熱線/熱膜熱敏電阻，熱敏材料多為 Pt，Ni等金屬材料。工作原理主要有兩種;一種是風速計的熱損失原理，即通過測量流體流過時加熱元件的熱電阻變化反映流速，并且能夠測量高流速;另一種是量熱計的熱溫差原理，即通過檢測加熱電阻周圍的溫度分布情況來檢測流體速度，通常由加熱器上下游處設置的熱電阻測量的溫度差來同時反映流速和流向。由于金屬材料的熱阻系數（TCR）不高且電阻率較低，為實現寬量程的流速測量（如高達幾十米每秒），傳感器結構通常包含加熱電阻和至少一對測溫?zé)犭娮瑁酝瑫r(shí)工作于熱損失和熱溫差原理來分別測量更高流速和更低流速，這就需要較為復雜的測量信號處理電路。尤其為實現高流速的測量，需要加熱熱電阻工作溫度與流體溫度之間保持較高的恒溫差（如 30 K 以上），所需功耗達上百毫瓦以上0。針對金屬熱電阻 TCR 系數不高，導致流速傳感器的測量靈敏度低和功耗高的問題，國外報道了采用非晶鍺（a-Ge）半導體材料作為熱電阻的剛性硅襯底的流速傳感器。非晶鍺薄膜具有優異的溫度特性，例如，較高的 TCR熱阻系數（約為一0.02/K，是 Pt 的 5 倍）和電阻率（室溫下約 5 Ω·m）。采用非晶鍺作為熱敏元件，流速微傳感器的溫度分辨率可優于 10-'K，非常有利于傳感器在更低的溫差工作時獲得寬量程的流速測量，降低功耗?，F(xiàn)有的 MEMS 熱式流速傳感器，多數制作在硅、玻璃、陶瓷等剛性襯底上，其熱導率高，絕熱性能不佳，熱源的熱量易從基底傳熱流失。針對各種翼面、圓形管道面等復雜曲面流場的流速測量需求，越來越多基于柔性 MEMS 技術的柔性熱式微傳感器被開發，它克服了硅基剛性襯底傳感器適應性差、敏感結構脆弱、不抗沖擊等缺點，且易于陣列化批量制造及應用。本文闡述了一種基于非晶鍺熱電阻的低功耗柔性 MEMS 流速傳感器的結構設計、工作原理及其有限元建模與仿真。它采用柔性聚酰亞胺（PI）作為傳感器襯底，利用聚酰亞胺空 腔膜上的四個非晶鍺熱電阻同時作為自加熱熱源和測溫元件，并組成一個惠斯通電橋，就可實現寬量程的流速測量和測向，不需要單獨的加熱熱電阻。聚酰亞胺的熱導率很小，約為0.12 W/（m·K），而硅為 150 W/（m·K），使得散失到柔性襯底的熱量相對于硅襯底大大減小，從而較大地提高了流速傳感器的測量量程和靈敏度。有限元仿真表明，對四個非晶鍺熱電陽構成的惠斯通電橋，采用恒電流供電只需 120 μA，就可對 0～50 m/s 范圍內的流速進行測量，并且傳感器的功耗在 1.368 W 以內。

1、柔性 MEMS 流速傳感器的結構設計及工作原理

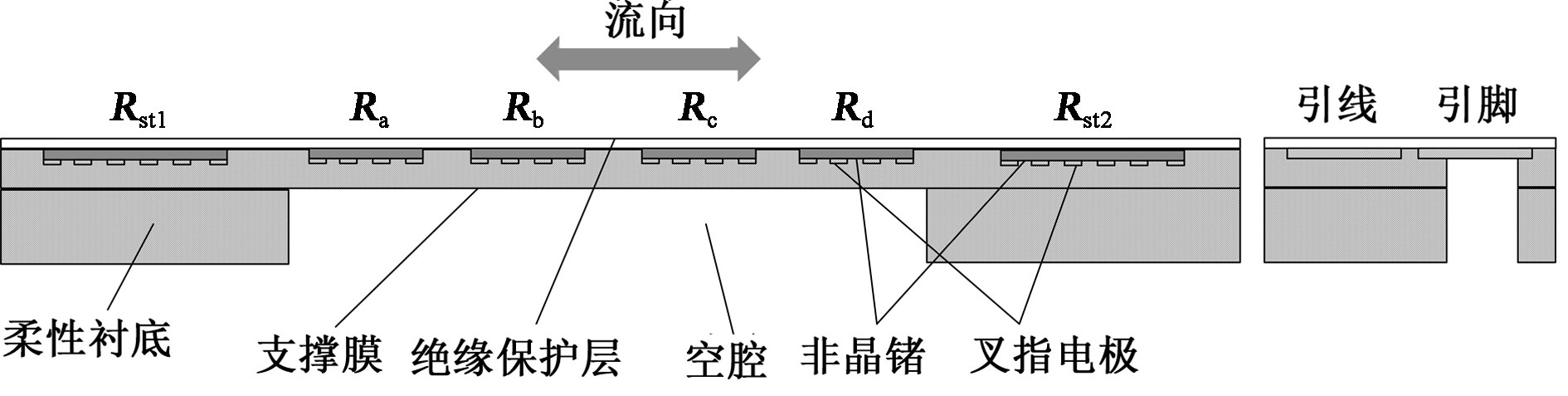

（b）結構剖面圖，金屬電極

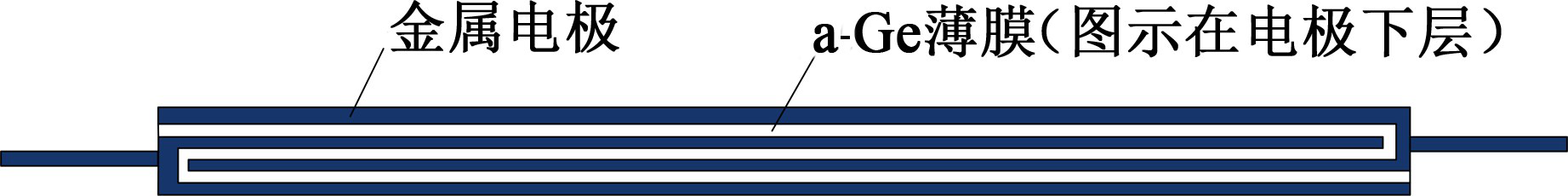

（c）非品鍺熱電阻結構示意圖

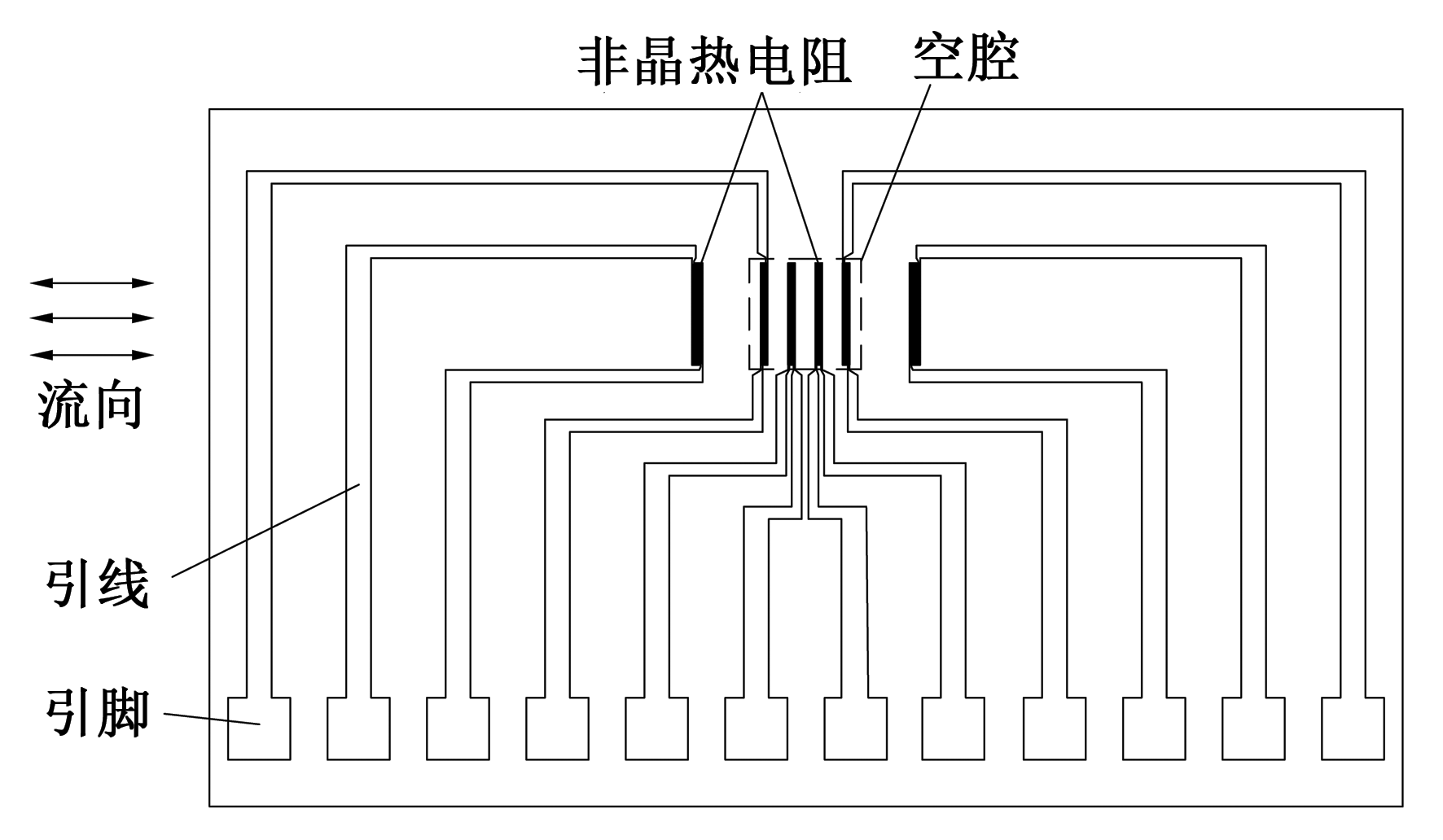

圖1 傳感器的設計結構示意圖

UB的大小取決于熱敏電阻的阻值，即取決于流速，UB的符號與流速方向有關，工作原理類似于量熱計。由于流速存在時，四個 a-Ge熱阻器都被冷卻，盡管冷卻程度不一樣，但它們的電阻都增加，因而隨流速增大，整個電橋的總電阻也增大。由于恒流供電，橋路供電端的電壓 Uo將是流速的單調函數，因此，可作為輸出信號∶

式中，RB為橋路的總電阻，Uo與方向無關，類似于風速計的熱損失工作原理，可測大流速。

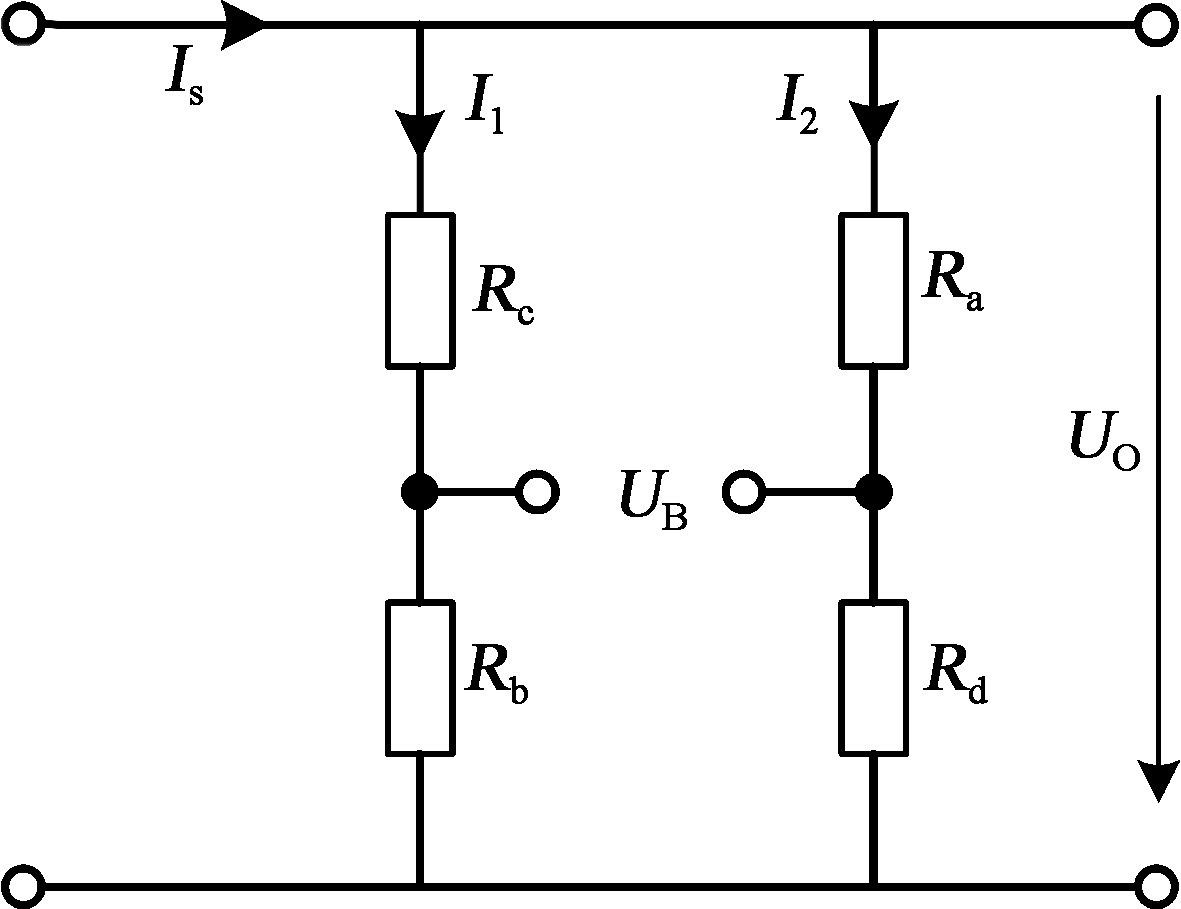

圖 2 四個非晶鍺熱阻器構成的惠斯通電橋示意圖

2、柔性 MEMS 流速傳感器的有限元建模與仿真

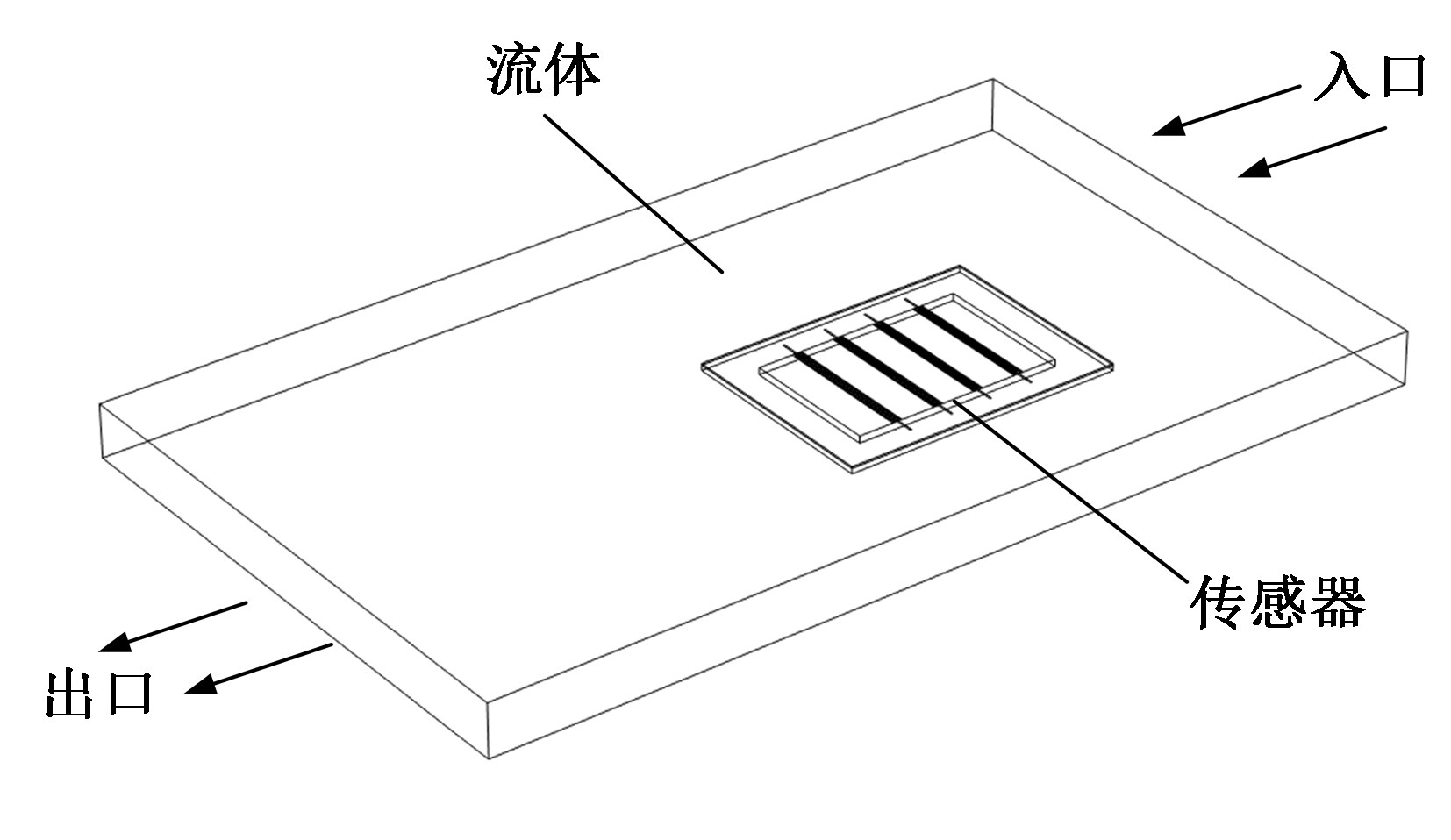

圖 3 傳感器結構的仿真模型

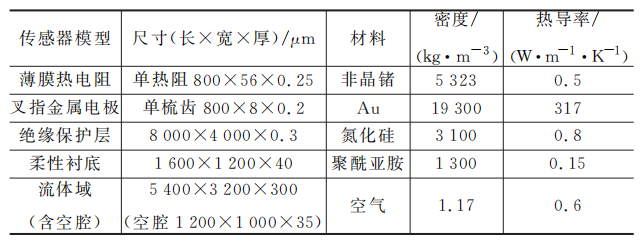

表1 傳感器模型各部分主要尺寸及其材料特性參數

（1）構建的 3D有限元結構模型及其所用的物理場組件分布分別如圖 3 和圖 4 所示。仿真的輸入流速范圍為 0～50 m/s，根據流場幾何尺寸雷諾數的計算，0～35 m/s 使用層流模型，35～50 m/s使用湍流模型。

（2）流速傳感器模型中需要考慮傳感器結構與環境空氣的對流，邊界條件與初始條件主要是設置傳感器的初始溫度、殼內電流、電路、接地狀態、傳感器熱輻射狀態的初始值。初始條件及邊界條件參數有以下幾個方面∶

（a）物理場組件有固體和流體傳熱、殼內電流、電路，多物理場有非等溫流動、電磁熱;

（b）加入薄層參數，這是由于與襯底相比.a-Ge薄膜與氮化硅薄膜厚度僅為其千分之一，因此需將這兩種薄膜設置為薄層形式，以增加計算的收斂性與準確性;

（c）設定初始環境溫度為室溫（293.15 K，即20 ℃);

（d）熱源∶對構成惠斯通電橋熱電阻的輸入端和接地端之間（即電橋供電端）施加恒電流為 120 μA;

（e）電路與電流的設置∶如圖 4 所示，采用了殼內電流、電路組件將四個薄膜熱敏電阻連接到惠斯通電橋中。

（3）由于傳感器模型具有隔熱空腔，進行模型網格劃分時，為避免襯底與空腔上支撐薄膜連接處網格劃分異常導致的網格不連續，需要將支撐膜分成與襯底連接部分和未與襯底連接部分，對這兩個部分分別進行掃掠，同時對襯底與支撐膜連接區域面進行網格細分，以改善其收斂性，使計算結果更加精確。

（4）求解計算及后處理∶選擇穩態求解器獲得結果，主要使用數據集功能，其中包括了繪圖和報告的源數據。根據需要對結果數據進行可視化調整，以獲得溫度、電壓等數據，從而進行分析。

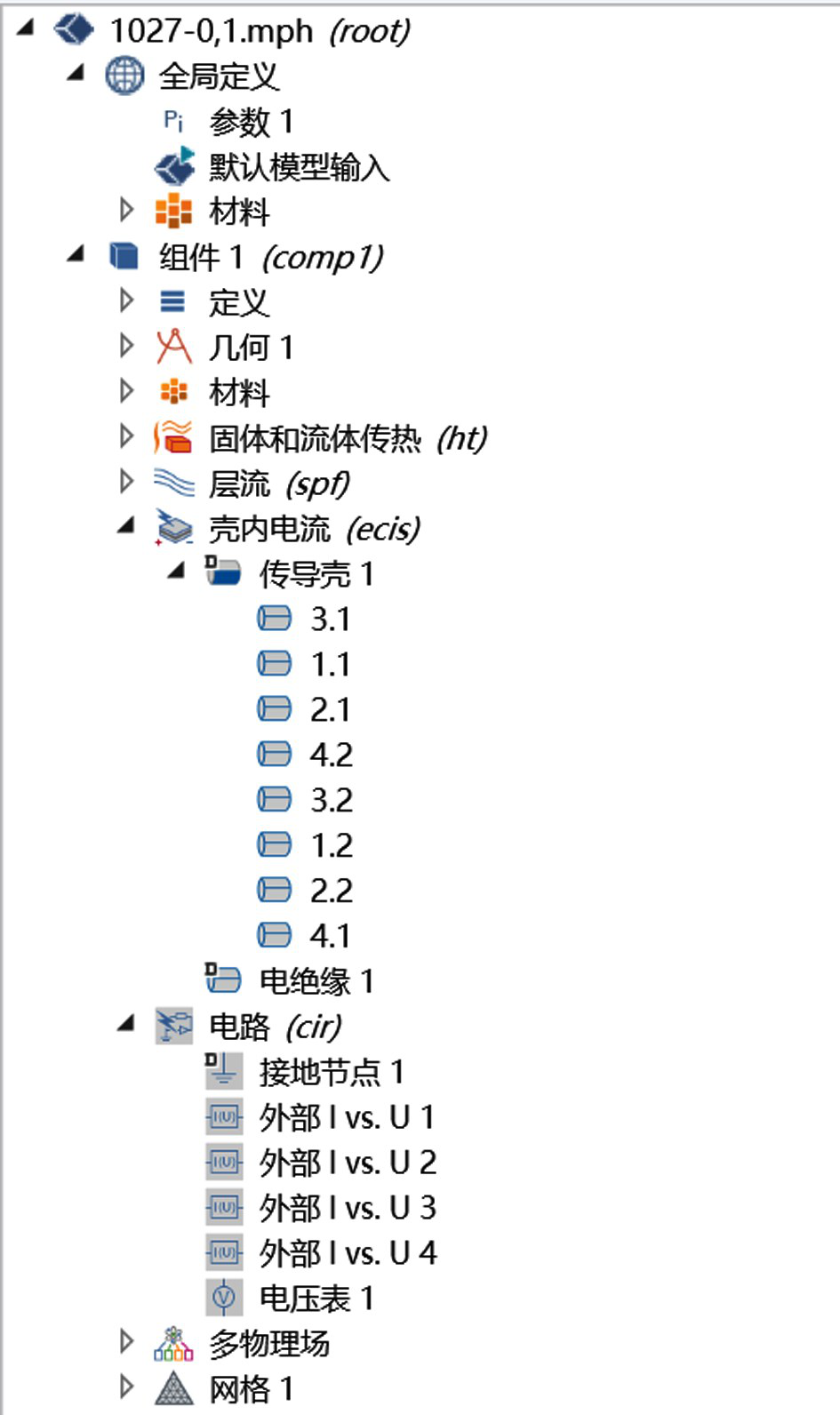

圖 4 模型所用的物理場組件

3 、仿真實驗結果與分析

（a）俯視圖

（b） 截面圖

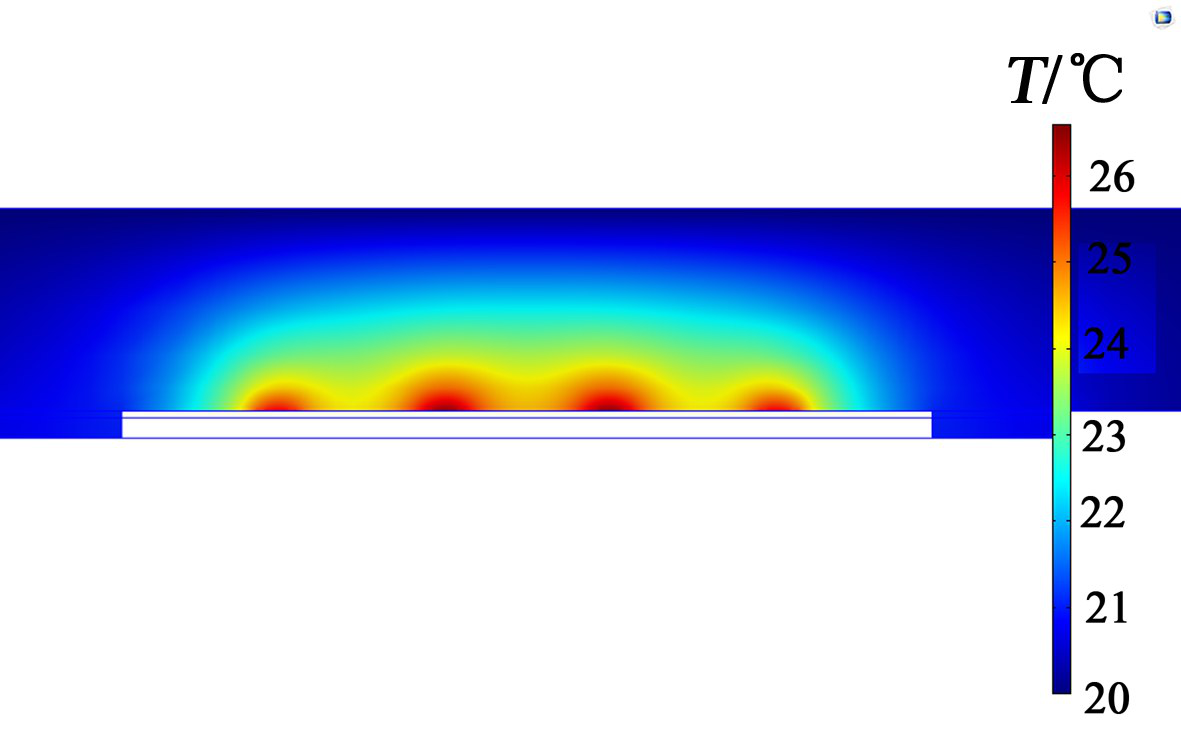

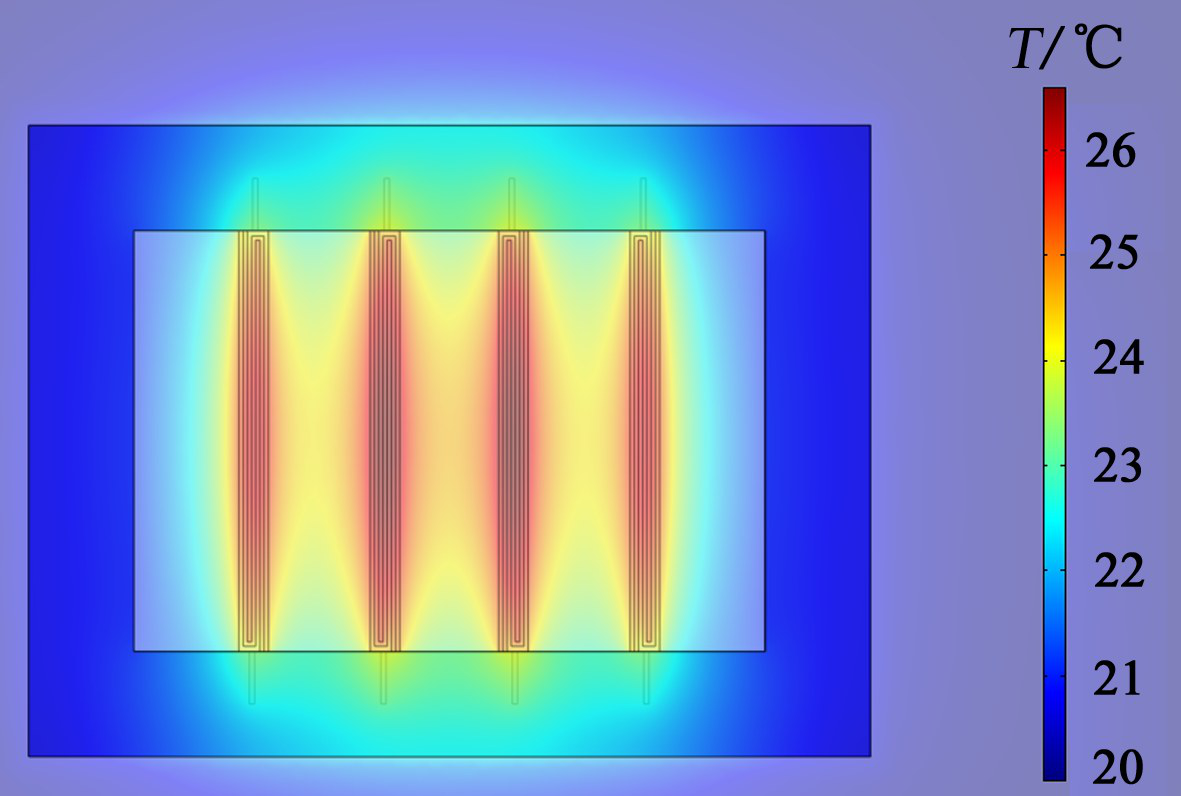

圖 5 流速為 0 時的溫度場分布

（a） 俯視圖

（b） 截面圖

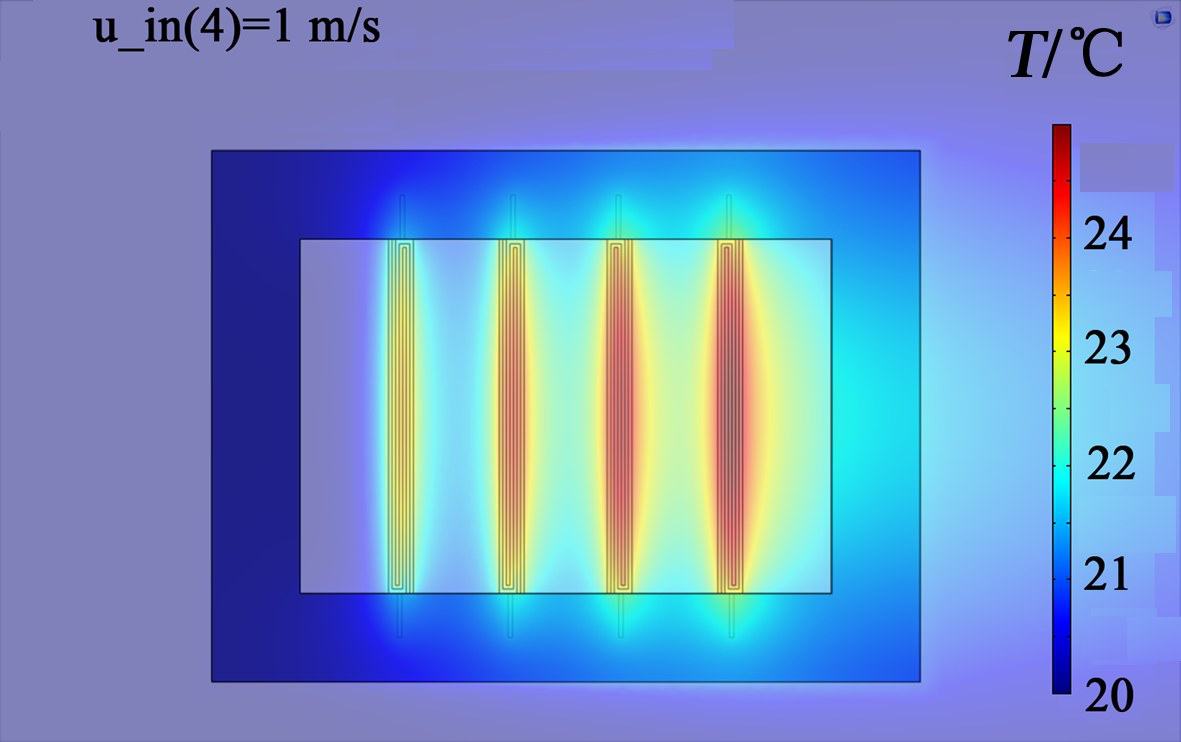

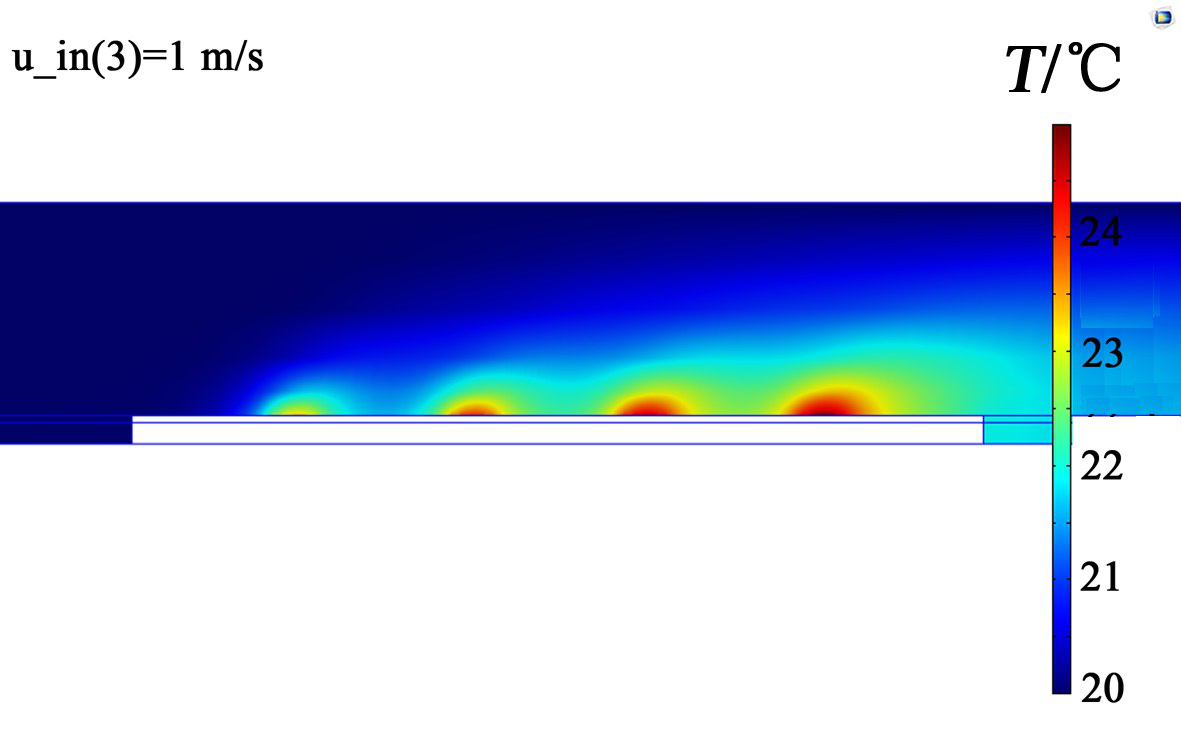

圖 6 流速為1m/s 時的溫度場分布

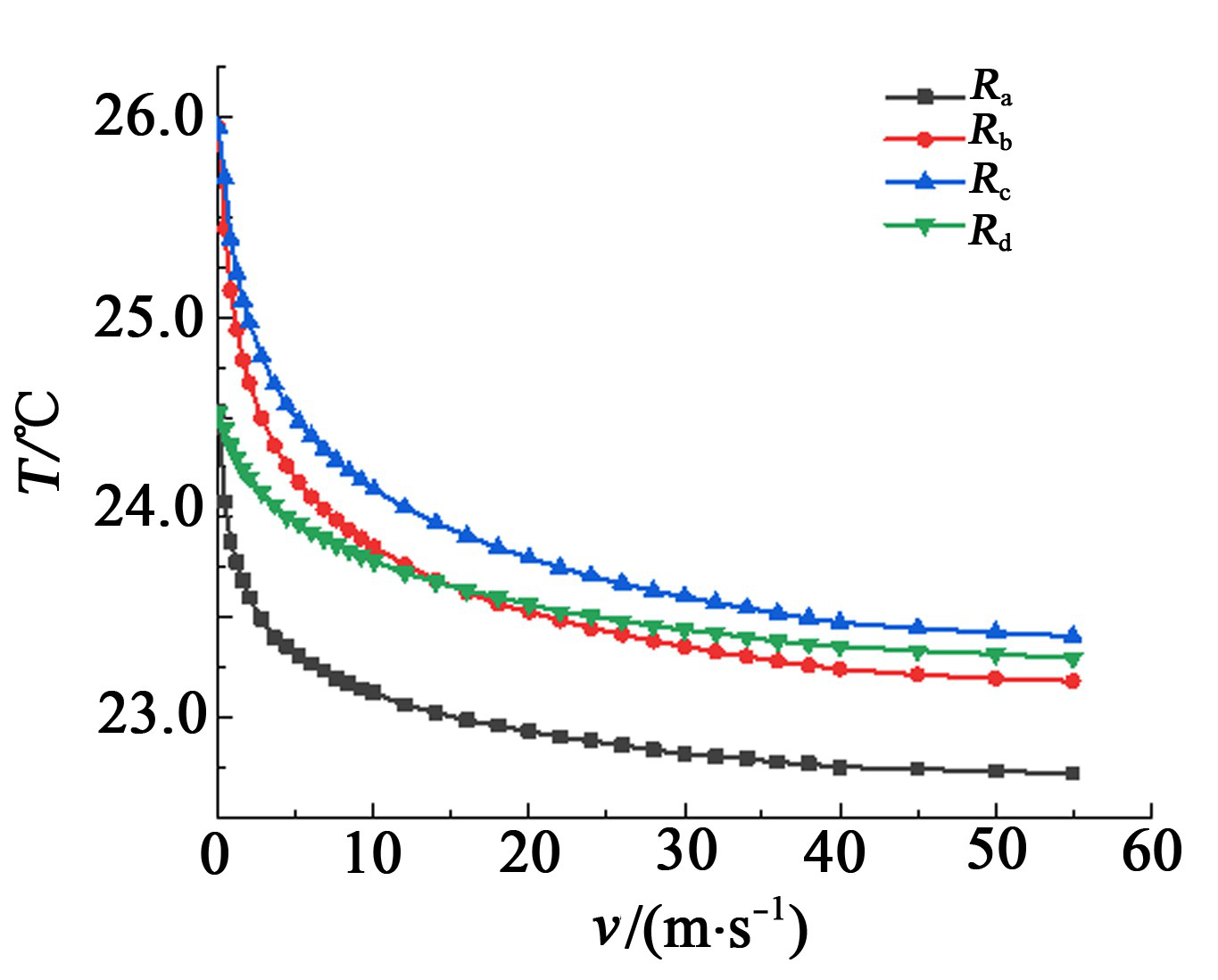

圖7 各個熱阻的溫度隨流速的變化圖

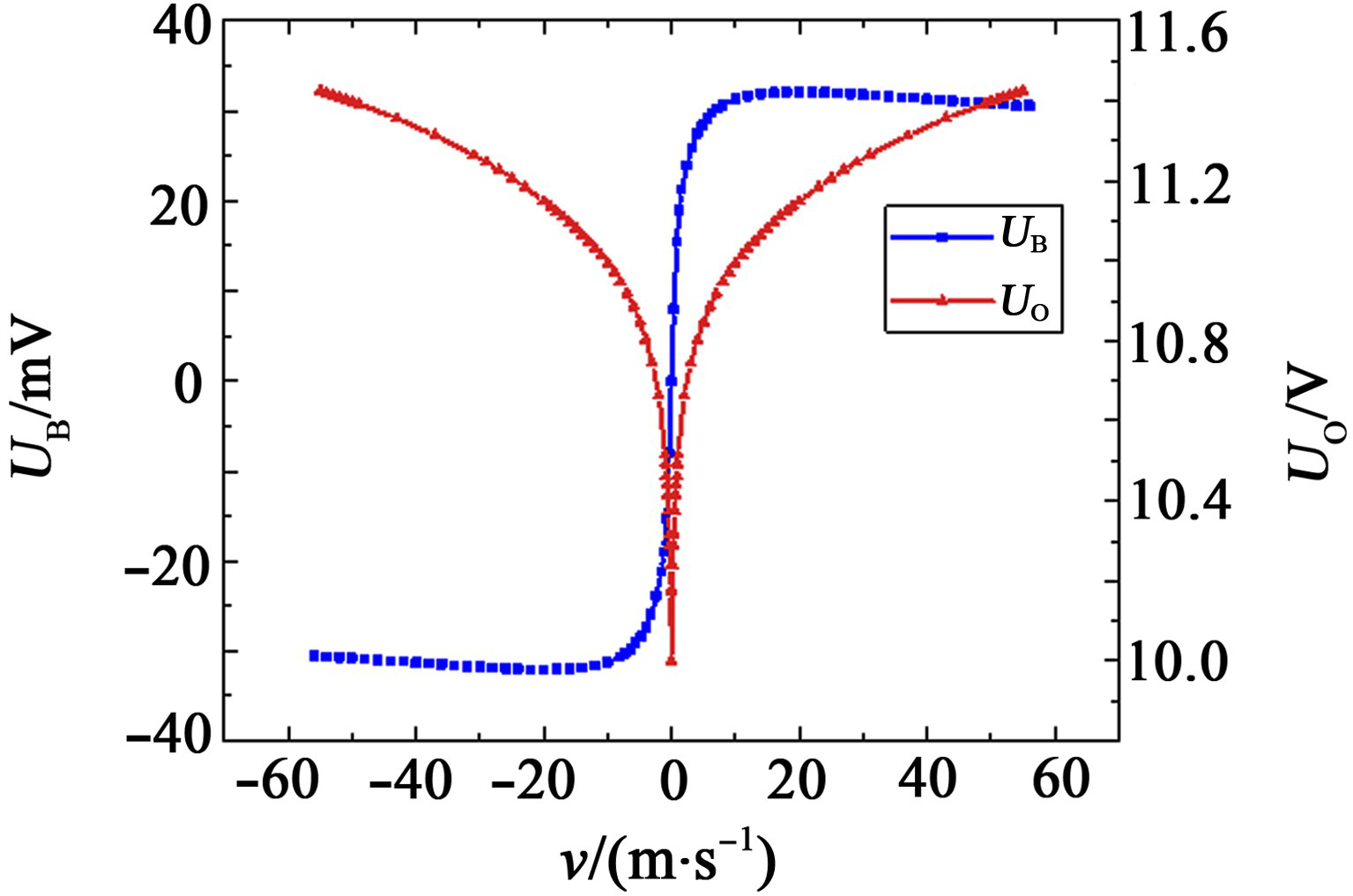

圖8 0～50 m/s輸入流速時惠斯通電橋的輸出UB和Uo

4、結論

作者簡介: 馮劍瑋(1996-),男,江蘇鹽城人,碩士研究生, 主要研究方向?yàn)?nbsp;MEMS傳感器技術; 崔 峰(1974-),男,山東日照人,博士,副研究 員,主要研究方向?yàn)?nbsp;MEMS器件的設計、微制造及 其測控技術。

文章轉載《半導體光電》期刊
