硅基微波光子濾波器的研究進展

時間：2021/03/25    點擊量：419

微波濾波器是射頻系統中接收前端部分的核心器件,用于從背景噪聲中濾出目標頻段信號或抑制射頻干涉產生的較強干擾信號,被廣泛應用在無線 通信、衛星通信、電子雷達等現代微波系統中。傳統 的微波濾波器是在電域內實現信號濾波,受電子瓶頸所限,通常工作頻段范圍窄、可調諧性差、體積尺寸較大,難以滿足未來微波系統對更高處理頻段和更大通信容量的迫切需求。微波光子濾波器(MicrowavePhotonicFilter,MPF)是將信號從微波 域上變頻到光域,利用光電子器件在光域內實現濾波處理操作,因此可以打破電子瓶頸的限制,具有高帶寬、良好的可調諧性、靈活可重構、抗電磁干擾等顯著優勢,被認為是可應用在下一代無線射頻系統中的關鍵技術之一。

過去關于微波光子濾波器的研究,大部分是基于光纖連接的分立光電子器件搭建系統,雖然可以發揮出微波光子濾波器所固有的高帶寬、可調諧、對 電磁干擾不敏感的優勢,但是仍存在系統體積和重量大、功耗和成本高、穩定性差等問題。這些問題在面向通信衛星、機載雷達等對載荷要求極高的系統應用時影響將會更加明顯。近年來,隨著集成光電子工藝與技術的蓬勃發展,研究者們逐步將微波光子濾波器系統中的核心光電子器件,包括激光器、 調制器、無源光濾波器、探測器等集成到光芯片上, 衍生出集成微波光子濾波器(IntegratedMicrowave PhotonicFilter,IMPF)這一新興的研究方向。2009 年,美國貝爾實驗室的研究者們首次報道了硅(Si) 基片上低損耗微環諧振腔的可調諧帶陷型微波光子濾波器,實現了910MHz的濾波帶寬與2~15GHz 的頻率調諧范圍。隨后,利用銦磷(InP)基的片上級聯微環和級聯 Mach-Zehnder(MZ)干涉儀結構的微波光子濾波器也相繼在實驗上實現。到2016 年,西班牙瓦倫西亞理工大學的 Capmany教授團隊實現了世界上第一個全集成的微波光子濾波器,成 功地將微波光子濾波器系統所需的全部器件,即激光器、調制器、光濾波器和探測器集成在單顆InP芯 片上。截至目前,集成微波光子濾波器雖然得到了廣泛的研究與長足的發展,但是其濾波性能距離 實用化仍存在較大差距,整體尚處于前沿探索的階段。

當前,集成微波光子濾波器主要基于銦磷、硅和 氮化硅(Si3N4)三個材料平臺實現[8]。InP 基平臺 的工藝發展最為成熟,可以同時制備出有源器件(激光器、調制器、光放大器和探測器)和無源器件(光波導),但是存在損耗高(1.5~3dB/cm)、工藝復雜、 成本高、CMOS工藝不兼容等問題。而硅基和氮化 硅基材料平臺[9],可以利用現有的成熟微電子集成工藝進行器件制備,波導傳輸損耗低 (Si:0.1~ 2dB/cm;Si3N4:0.01~0.2dB/cm)、制備成本低、 易于量產,而且與 CMOS標準工藝兼容良好,具有與驅動電路單片集成的潛力,但是也存在無法實現硅基激光器的問題。

本文重點關注硅基集成微波光子濾波器,從微波光子濾波器的基本工作原理出發,詳細綜述了硅 基非相干型微波光子濾波器和相干型微波光子濾波器的最新研究進展,并分析了當前面臨的問題與挑戰。最后,對硅基微波光子濾波器的發展現狀做了簡要總結,并對其未來發展方向進行了展望。

1、微波光子濾波器的原理

微波光子濾波器的基本系統架構如圖1所示。 激光器產生連續光或脈沖光,通過高速電光調制器調制從而將射頻輸入電信號加載至光頻段上,然后 基于光處理器對加載有射頻輸入的光信號進行光域 上的處理,通常為光濾波、延遲或波形整形等操作, 最后由光電探測器接收,將處理后的光信號還原至 電域產生射頻輸出。依據在光域上進行信號處 理方式與原理的不同,可以將微波光子濾波器劃分為非相干型濾波器與相干型濾波器兩類。

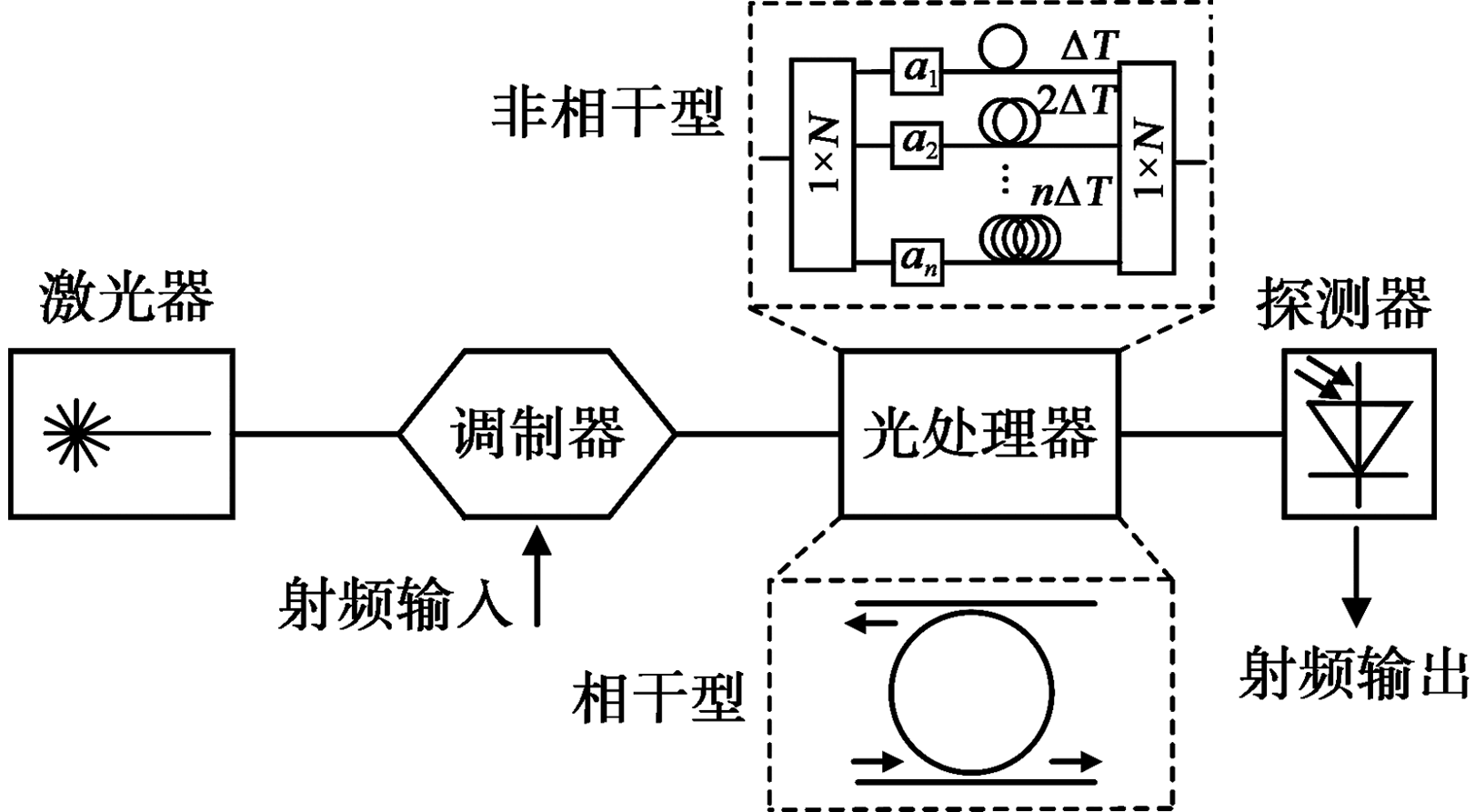

圖1 微波光子濾波器的基本系統架構

非相干型微波光子濾波器的濾波性質與光源的相位無關,該類型濾波器通常采用多抽頭延遲的結 構,與經典離散信號處理中的數字濾波器的架構類似,即將調制上電信號的光載波分成 N 個抽頭, 每路抽頭經過不同的加權與延遲,然后再將這N路信號合在一起輸入探測器中拍頻產生輸出。非相干型微波光子濾波器在時域上的沖激響應函數h(t) 可以表達為 h(t)=∑ N-1 n=0 anδ(t-nΔT) (1) 其中,an 為抽頭系數,ΔT 為相鄰抽頭間的時延差。 將時域表達式進行傅里葉變換可以得到頻域上的濾 波表達式: H(ω)=∑ N-1 n=0 ane-jnωΔT (2)

根據以上表達式可以看出濾波器的頻域響應具有周期性,自由頻譜范圍(FSR)等于 1/ΔT。依據 抽頭系數an 的代數形式分為正系數濾波器、負系數 濾波器和復系數濾波器。依據抽頭數目可分為有限沖激響應(FIR)濾波器和無限沖激響應(IIR)濾波 器。非相干型濾波器可以通過調控抽頭系數,靈活地實現對濾波帶寬、中心頻率和濾波波形的調諧,具 有很強的重構性和通用性。然而系統搭建較為復 雜,實現較高的集成度極具挑戰性。

相干型濾波器的濾波特性與光源相位相關,通常系統結構相比非相干型濾波器要簡單很多。相干型濾波器由單波長光源產生連續激光,經過調制器 加載微波電信號,然后通過預先設計好的光濾波器 對加載在光載波上的微波信號進行光域上的濾波操作,最后進入探測器拍頻還原出微波信號?？梢钥? 出,相干型濾波器實際上是將光濾波器的光域?yàn)V波 響應直接映射到電域上。該類型的濾波器系統組成 較為簡單,系統穩定性更高,易于實現較高程度的集 成,目前已報道的高集成度片上微波光子濾波器均是基于該類型系統結構。

2、非相干型硅基微波光子濾波器

非相干型微波光子濾波器,具體來說有兩種主要的實現方式。第一種方案是基于單波長的光源, 通過光分束器產生多路抽頭,對各路抽頭的光強與 相位進行加權,并利用光延遲線在抽頭間引入延遲 差。第二種方案是基于多波長光源或光譜切割后的 寬譜光源,一個波長即作為一路抽頭,通過可編程光波形整形器(Waveshaper)對各波長光的幅度和相 位進行加權,然后經一段色散介質引入抽頭間的延遲差。

2.1 基于單波長光源的非相干型濾波器

對于單波長的非相干型微波光子濾波器,傳統的分立系統通常需要采用不同延遲量的光纖延遲線陣列組合,系統復雜度高且工作穩定性差。硅基 光電子集成技術的發展為解決這一難題提供了有效 的方案?；诓煌O(shè)計結構的硅波導可調延遲線器件及延遲線陣列相繼被報道,相比于光纖延遲線,光 波導延遲線具有尺寸小、可調諧、魯棒性高、穩定性 強等顯著優勢。

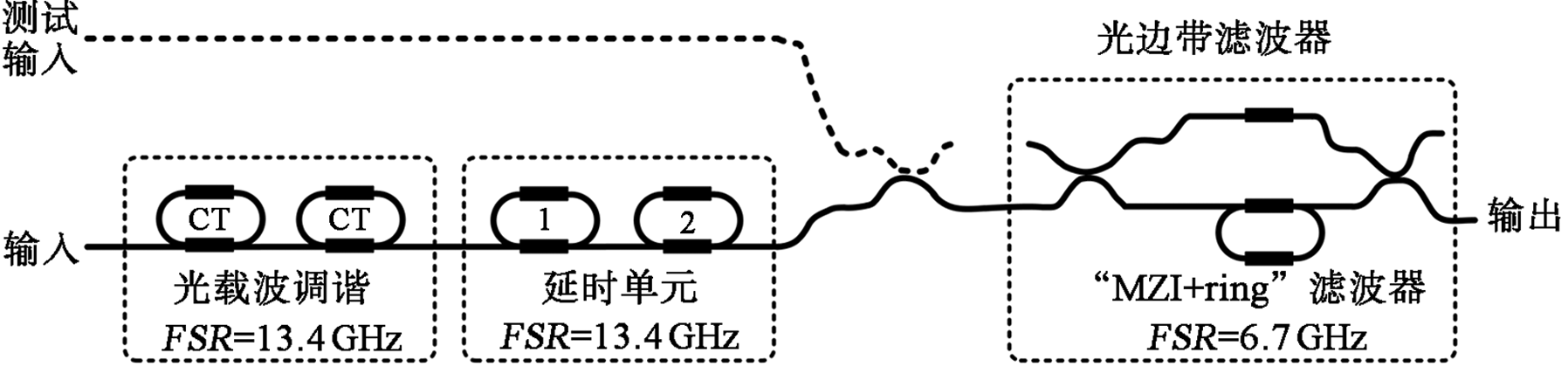

2011年,Burla等提出了基于級聯微環結構的 集成可重構光延遲線,如圖2(a)所示,它由載波分 離調諧單元(SCT Unit)、光延遲線(ODL)和光邊帶 濾波器(OSBF)組成。器件基于 CMOS 工藝兼容的 TriPleX 技術制備?；谠摽芍貥?gòu)光延遲 線,搭建了2抽頭的微波光子濾波器系統,并實現了 濾波響應的連續調諧,如圖2(b)所示。然而,基于微環結構的延遲線存在著工作帶寬窄的固有缺陷, 限制了其在寬帶系統中的應用。為提升器件的工作頻段范圍,Lawrence 等提出了亞波長光柵(Subwavelength Grating,SWG)結構光波導延遲線,器件結構如圖2(c)所示。延遲線的通道數為4路,由采用不同占空比等結構參數的SWG 波導組成,各路SWG 波導對同一波長光的有效折射率不同,進而產生不同的延遲量。該器件的工作帶寬可 達幾到幾十太赫茲,同時具有結構緊湊、設計靈活的特點。2015年,華中科技大學張新亮課題組報道了硅基集成的4抽頭 FIR 型濾波器,器件結構如圖2 (d)所示,該結構除集成了4通道的光延遲線陣 列外,還將各路抽頭的加權功能也集成在硅芯片上, 即利用片上 MZ熱光調制器進行幅度調諧,利用熱光相移器進行相位調諧。他們基于該 FIR 濾波器, 在實驗上成功實現了方波、三角波、鋸齒波等多種脈沖波形的產生與射頻微分器等多種功能。

(a) 基于級聯微環結構的光延遲線

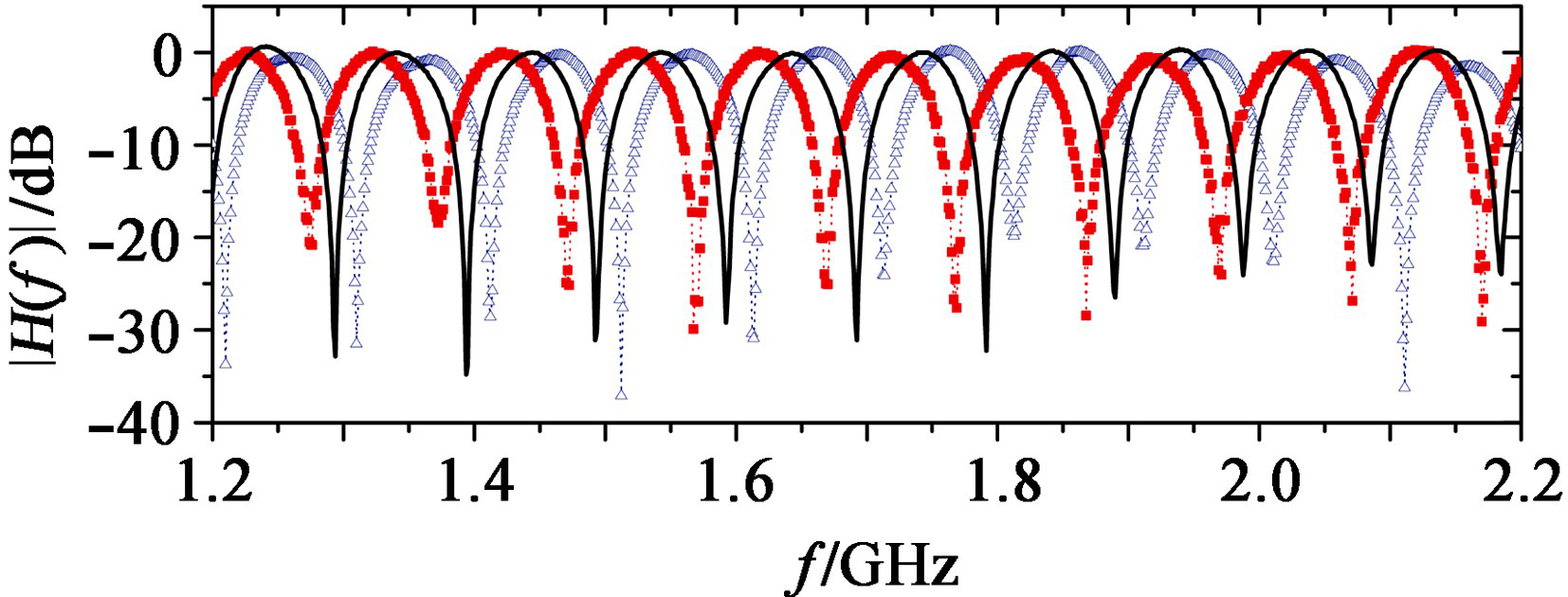

(b) 2抽頭微波光子濾波器的頻率響應

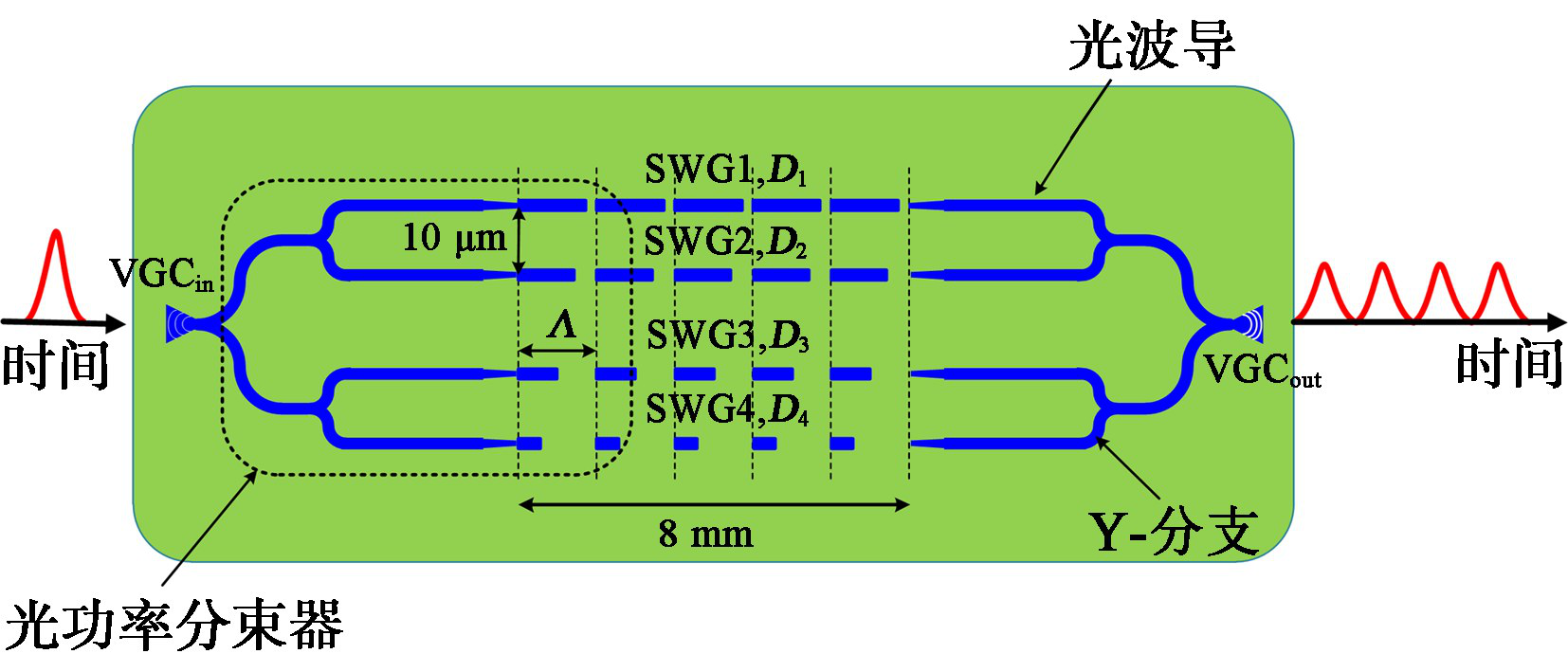

(c) 基于亞波長光柵結構的光延遲線

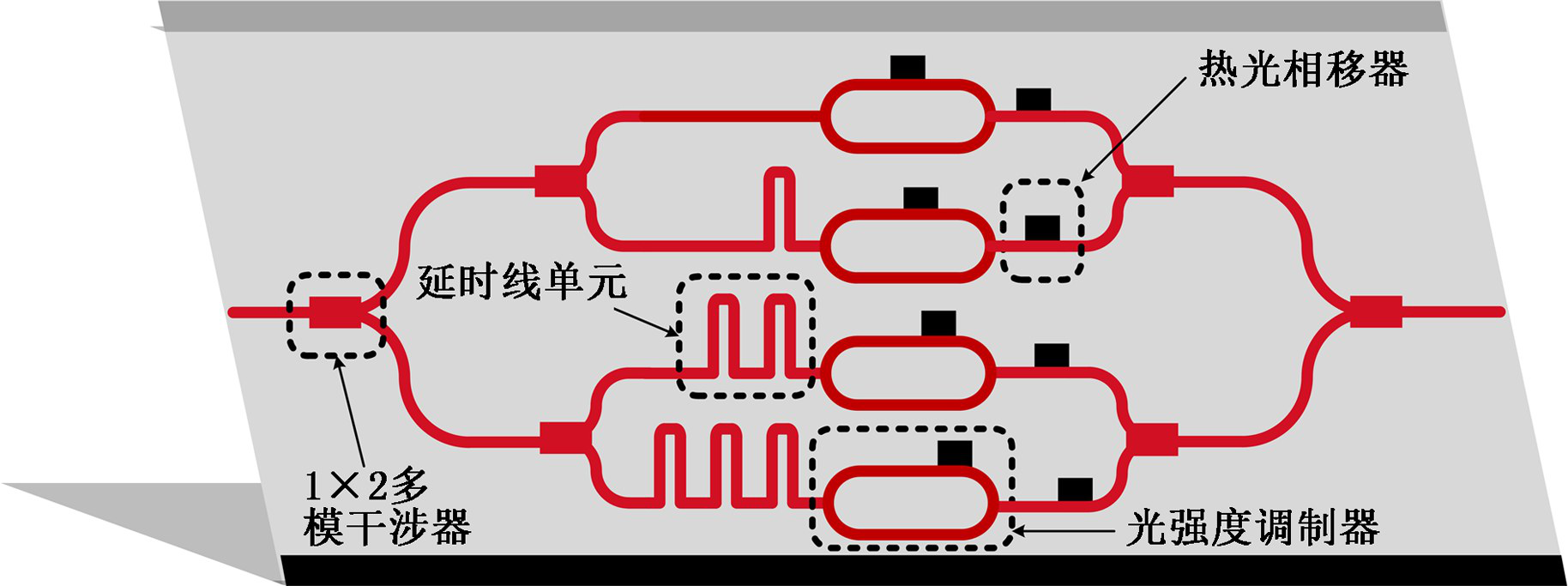

(d) 硅基集成的4抽頭FIR型濾波器

圖2 基于單波長光源的集成非相干型濾波器

2.2 基于多波長光源的非相干型濾波器

基于多波長光源的非相干型微波光子濾波器, 系統組成通常包括多波長光源、光波形整形器、電光調制器、色散介質與光電探測器等五個部分。由于系統鏈路的復雜度高,目前該類型濾波器在硅基平臺上僅實現了單類器件的部分集成,主要集中在硅基片上的多波長光源、光波形整形器和高色散波導三個研究方向。

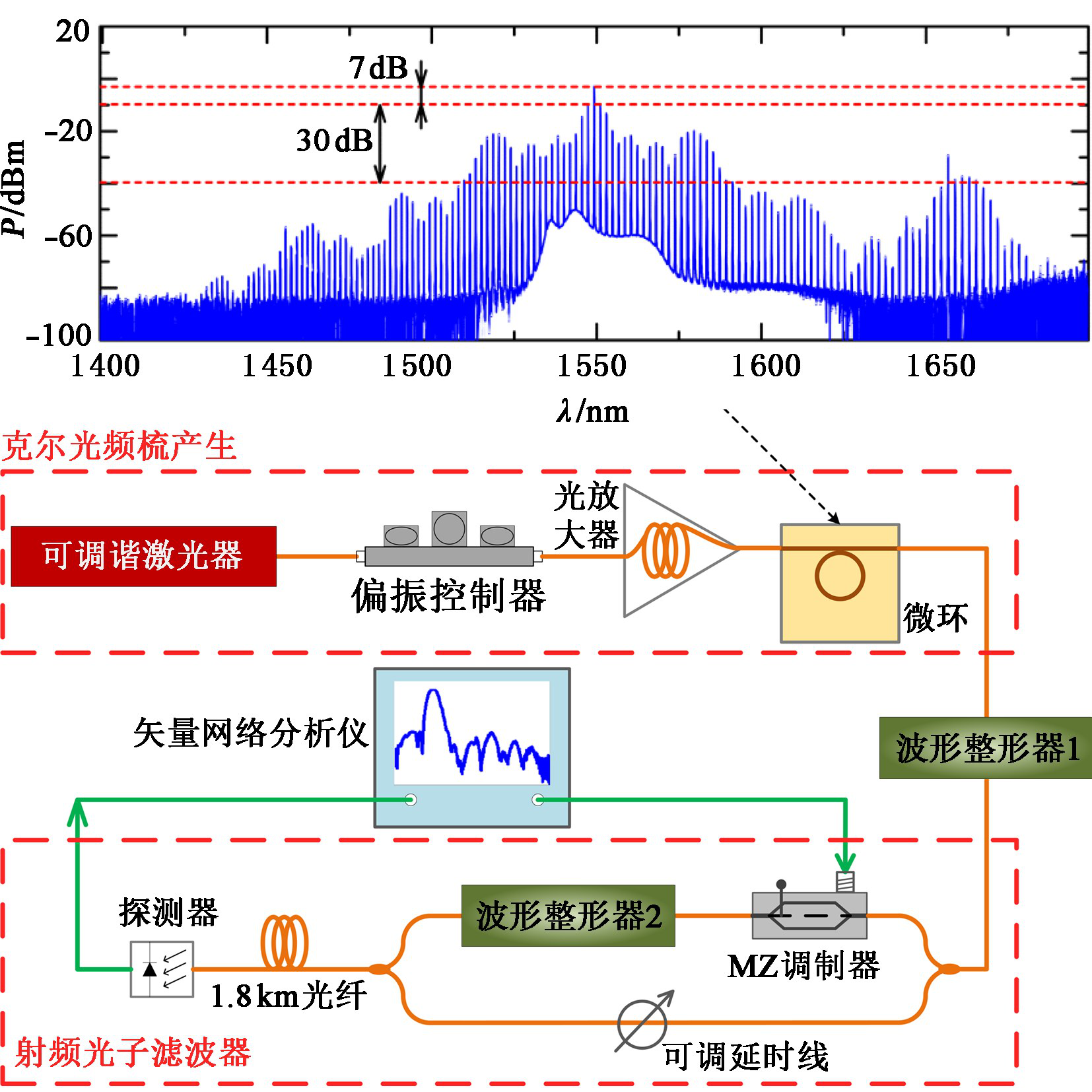

對于多波長光源的產生,傳統的分立微波光子濾波器系統通常需要一組激光器陣列,這極大地增 大了系統的體積,提高了成本。近年來,基于片上微 環諧振腔的非線性克爾光學頻率梳的出現,為實現 微型化高效率的多波長光源提供了一種理想思路。 2014年,美國普渡大學的 Weiner教授課題組基于氮化硅微環諧振腔(MicroringResonator,MRR)產 生了相干性良好的寬譜克爾光頻梳,并將其作為光 源搭建了復系數微波光子濾波器系統,如圖3(a)所 示。通過波形整形器調諧各路抽頭,即各根光梳梳齒的光強度與相位,即可實現對濾波波形的任意重構。然而,其入射進氮化硅微環的泵浦光功率高 達1.43W,需 要借助高功率摻鉺光纖放大器(EDFA)實現,增大了系統功耗與復雜度。為解決這個問題,我 們課題組提出了基于高效率鋁鎵砷(AlGaAs)微腔光頻梳的濾波器系統,如圖3(b)所。憑借AlGaAs材料本征的高非線性系數,加 上對刻蝕工藝和波導設計的優化,AlGaAs基微腔此前已實現了低至約36μW 的光梳產生閾值功率。利用AlGaAs基微環,在約20mW 泵浦光功率下,實現了良好的帶通濾波性能,其中邊模抑制比高于25dB,濾波中心頻率和濾波帶寬均可靈活調諧。

(a) 基于氮化硅微腔光頻梳的濾波器系統

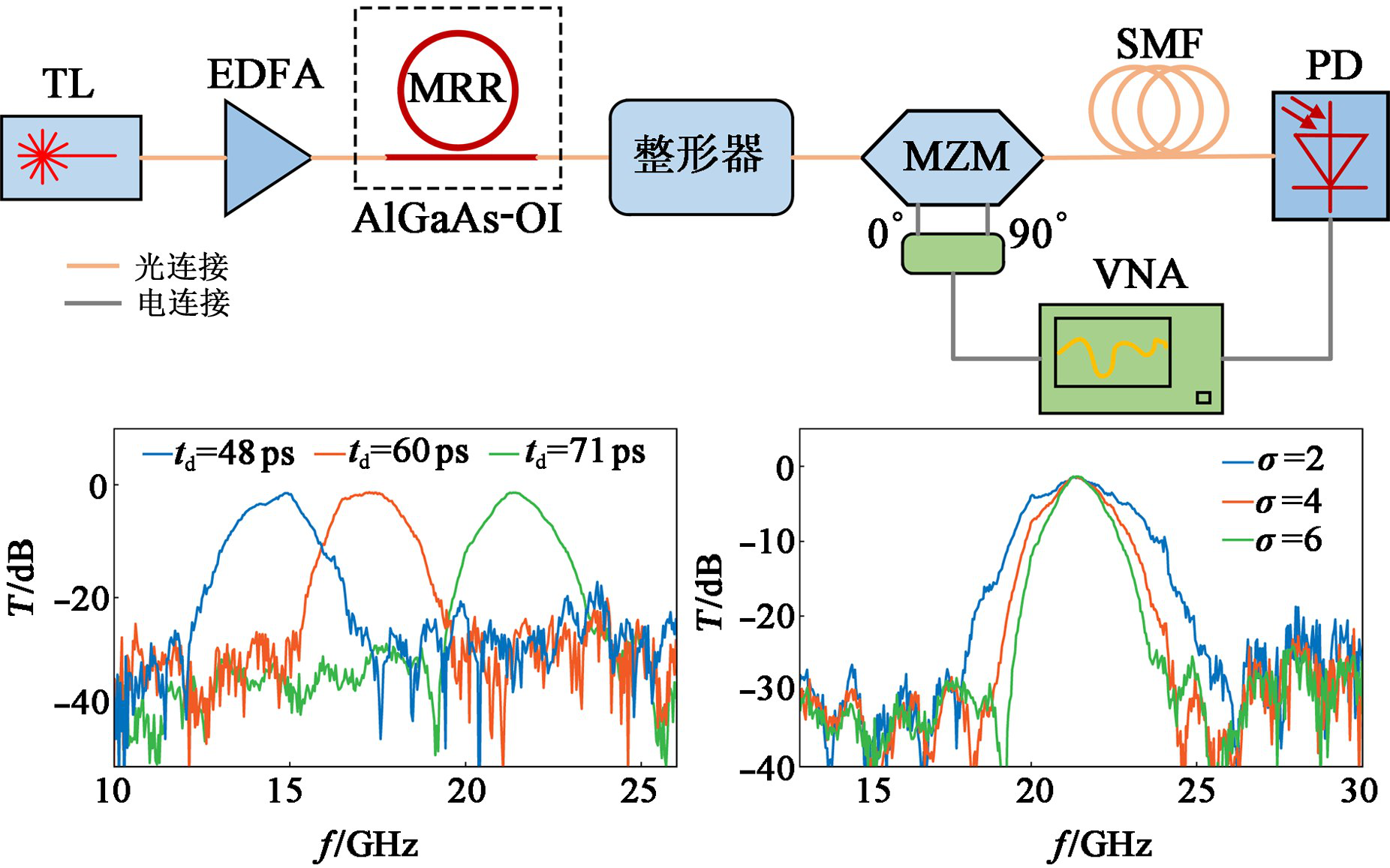

(b) 基于鋁鎵砷微腔光頻梳的濾波器系統

(c) 硅基集成的光波波形整形器

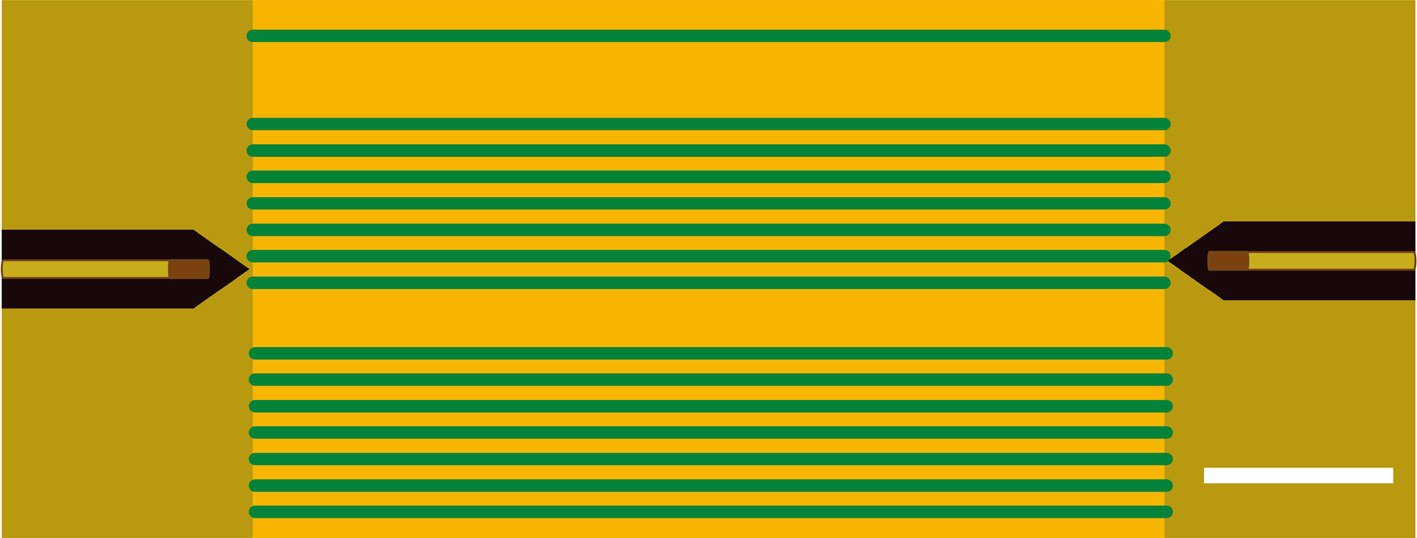

(d) 基于光子晶體結構的高色散波導

圖3 基于多波長光源的集成非相干型濾波器示。

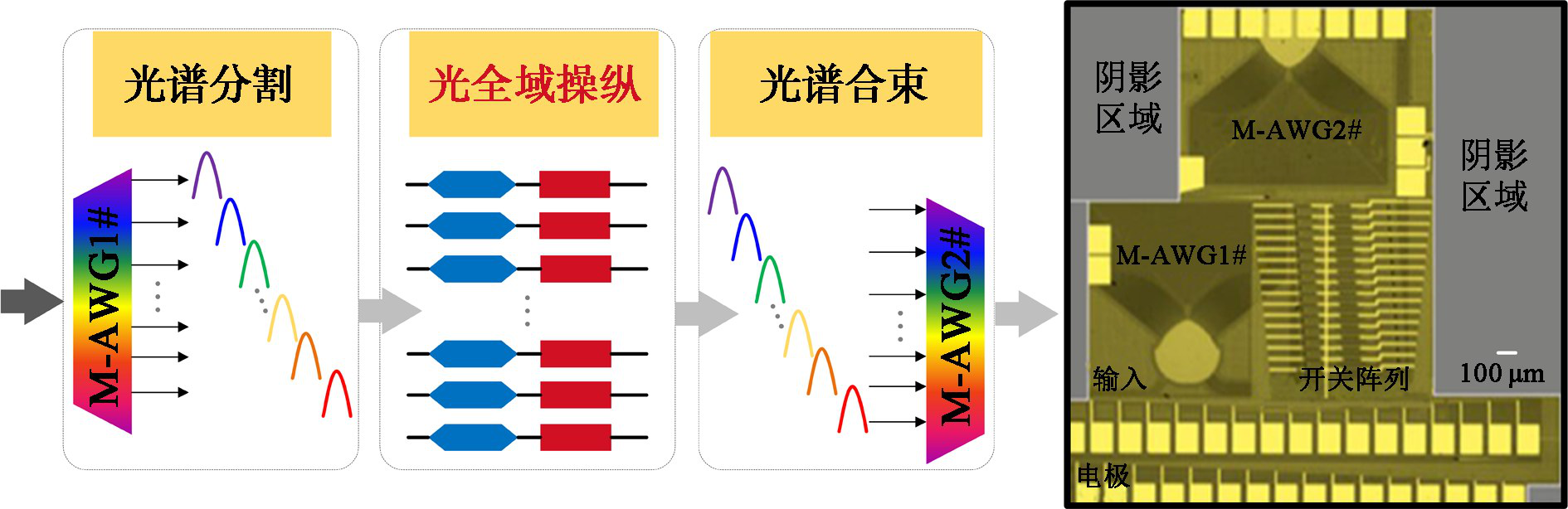

對于光頻梳的梳齒整形,傳統方案中使用的光波形整形器一般是基于高分辨率固態硅晶體(LCoS)陣列實現的。該類型器件是分立的,因而尺寸較大且機械穩定性差。2016年,普渡大學 Weiner 課題組率先基于InP 基工藝實現了片上集成的32 通道、25GHz通道間隔的光波形整形器,并成功演示了其應用于濾波器系統的能力。華中科技大學的王健課題組在硅基平臺上實現16通道的光波形整形器,結構如圖3(c)所示,由輸入陣列波導光柵 (AWG)、強度調制器、相移器陣列和輸出AWG 組成。該器件初步驗證了硅基片上光波形整 形的可行性,但與商用的分立器件相比,在光插損、 分辨率、通道串?dāng)_等指標上均存在很大差距。

基于多波長光源的分立濾波器系統,抽頭間的固定時延差是通過色散光纖產生的。要實現該類型濾波器的片上集成,就需要制備出高色散的集成光波導以代替色散光纖在系統中的功能。2012 年, Capmany等報道了片上光子晶體波導的方案,如圖 3(d)所示,器件長度為 1.5mm,插入損耗低于 10dB,采用InP基工藝制備。利用該光子晶體波導代替色散光纖,成功實現了4抽頭的微波光子濾波器。而在硅基平臺上,對于高色散波導的實驗研究與仿真設計也取得了一些不錯的進展,但尚未有應用在微波光子濾波器系統中的實驗報道。 整體來說,非相干型微波光子濾波器在硅基平臺上的集成度不高,目前僅實現了單個器件的片上集成,系統的大部分組件仍采用分立器件。其原因 主要有:一是該類型濾波器的系統鏈路復雜度高,當 集成規模較大時,片上的光損耗很高而導致探測器 難以響應;二是系統所需的幾類關鍵器件,如高效 的光頻梳源、高精度的波形整形器和低損耗大色散的光波導,基于目前的制備工藝實現難度很大。盡 管如此,非相干型微波光子濾波器因其良好的可重構性和可調諧性,更適用于復雜多樣的微波系統,因 而未來仍具有很大的研究意義與價值。

3、相干型硅基微波光子濾波器

相比非相干型微波光子濾波器,相干型濾波器在硅基平臺上的集成研究則更為廣泛與深入。由于 相干型濾波器的濾波響應與系統中光濾波器的光域頻率響應直接相關,因此研究者們首先將關注點集中在實現性能良好的硅基片上光濾波器上。相比于光纖濾波器,硅基片上光濾波器的尺寸更小,且可調 諧性強、可動態重構、設計靈活、工作穩定性更好。 構建硅基片上光濾波器目前主要有三種方案: 基于片上微環/微盤諧振腔、片上波導布拉格光柵 (WaveguideBraggGrating,WBG)和片上受激布里 淵散射(SBS)效應。其中,基于微環/微盤諧振腔的 器件結構使用最為廣泛。

3.1 基于硅基微環/微盤的濾波器

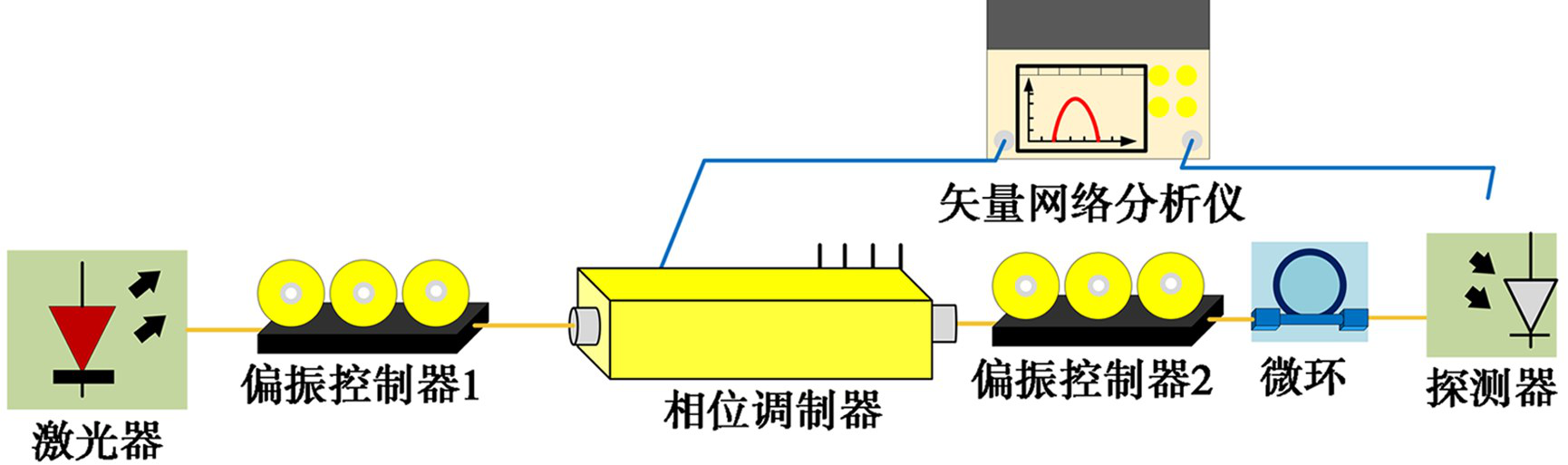

圖4(a)所示為早期報道的一個基于硅基微環的帶通濾波器系統,其基本工作原理為:射頻電信號通過相位調制器加載到光載波上,產生上下兩個反相的微波邊帶,當利用微環的諧振峰濾除其中一個邊帶并輸入探測器拍頻時,即可通過相位調制到強度調制(PM-IM)的轉換效應,產生電域上的帶通型濾波響應。與此類似,Liu等將相位調制后產生的雙邊帶信號濾除掉其中一個邊帶,并利用硅基微盤諧振腔對余下的邊帶進行濾波,再進入探測器拍頻即可實現電域上的帶陷型濾波響應,如 圖4(b)所示。在上述早期研究工作中,微環諧振器的結構和濾波器系統均未經優化,因而存在著濾波帶寬較大(約1GHz)、抑制比較低、可調諧性差等諸多問題。

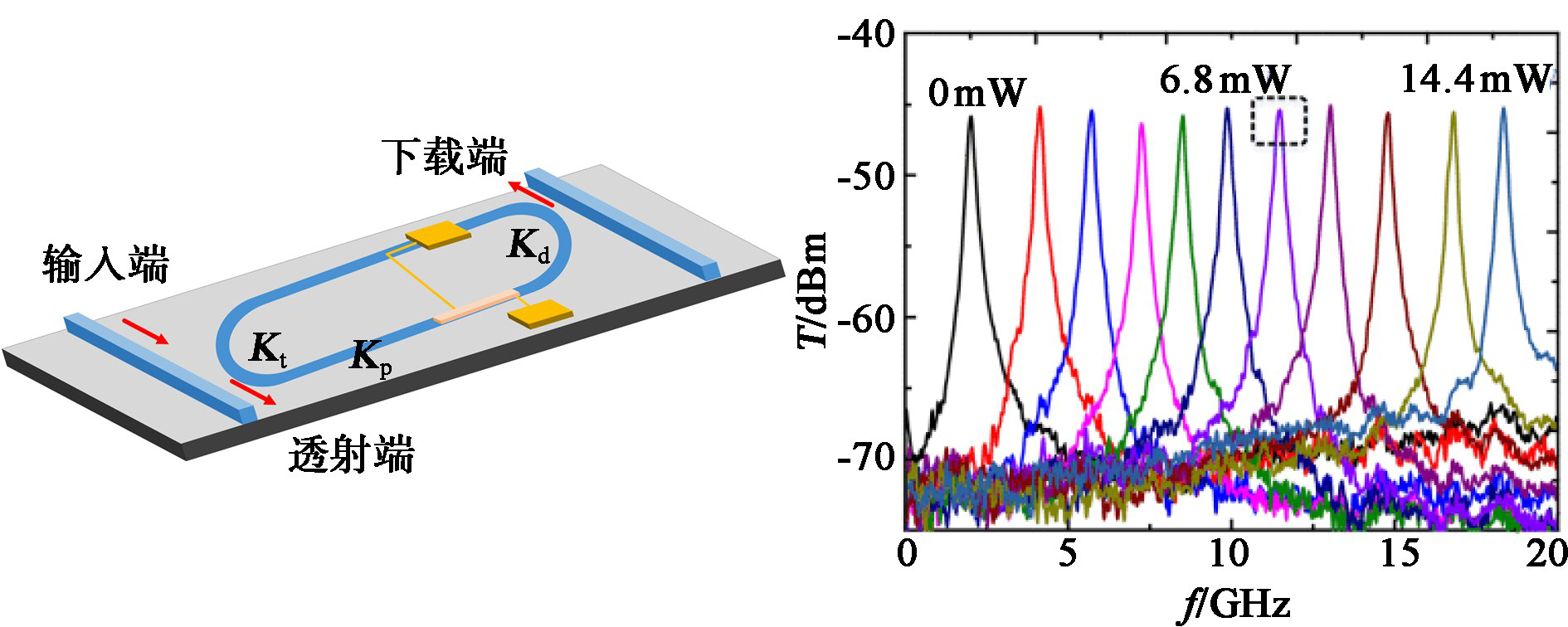

為進一步提升硅基片上基于微環的微波光子濾波器的性能指標,研究者們提出了許多卓有成效的優化方案。在優化濾波帶寬方面,研究重點集中在降低波導損耗即提升微環的品質因子(Q 值)上。 Marpaung等利用損耗更低的氮化硅微環構建出帶 陷型濾波器,獲得了247~840MHz的濾波帶寬、2~8GHz的頻率調諧范圍。2018年,Qiu等提出了一種超高Q值跑道型硅基微環結構,如圖5(a) 所示,其中兩段長直波導區域采用2μm 寬光 波導,可有效降低波導側壁損耗,因而大幅降低了環繞微環一周的損耗因子,將Q 值提升至1.14×10 6。 基于該高Q 值的微環,實現了一個帶通型的微波光子濾波器,實驗測得的濾波帶寬約為170MHz,抑 制比為26.5dB,調諧范圍為2~18.4GHz。采用類 似設計思路的高Q 值硅基微環近年來同樣得到了其他研究者的關注并提出了進一步優化的方法。

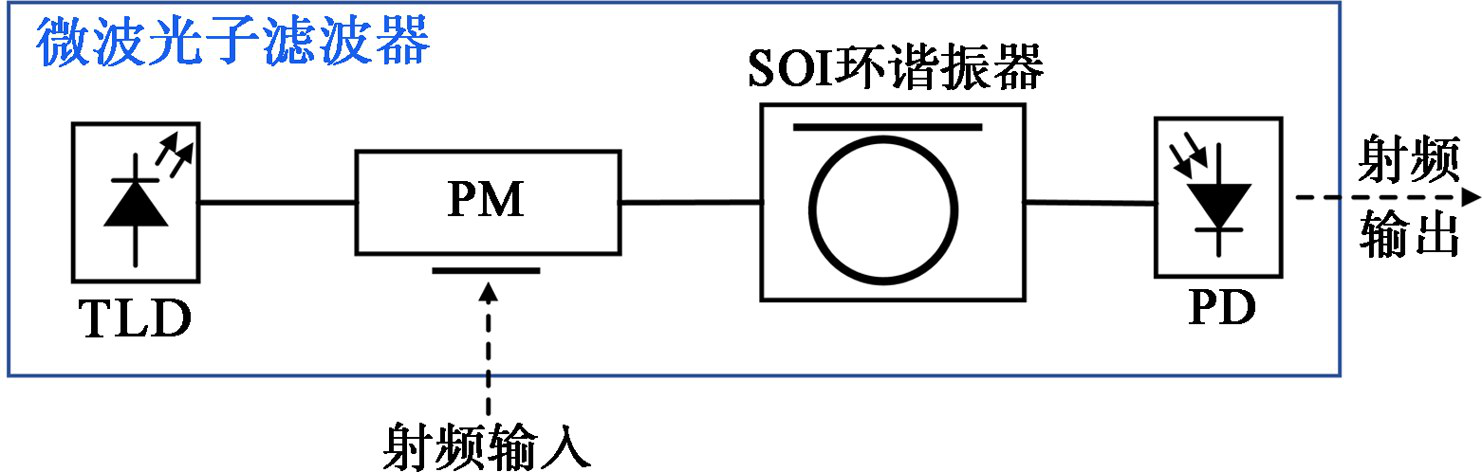

(a) 基于硅基微環的帶通濾波器

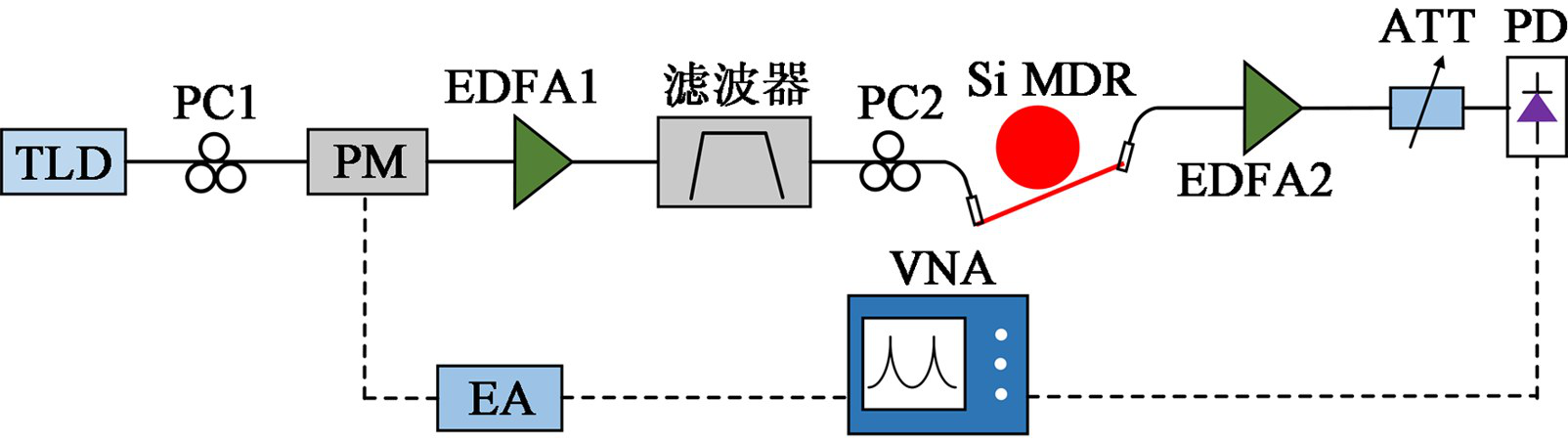

(b) 基于硅基微盤的帶陷濾波器

圖4 基于硅基微環/微盤的濾波器系統

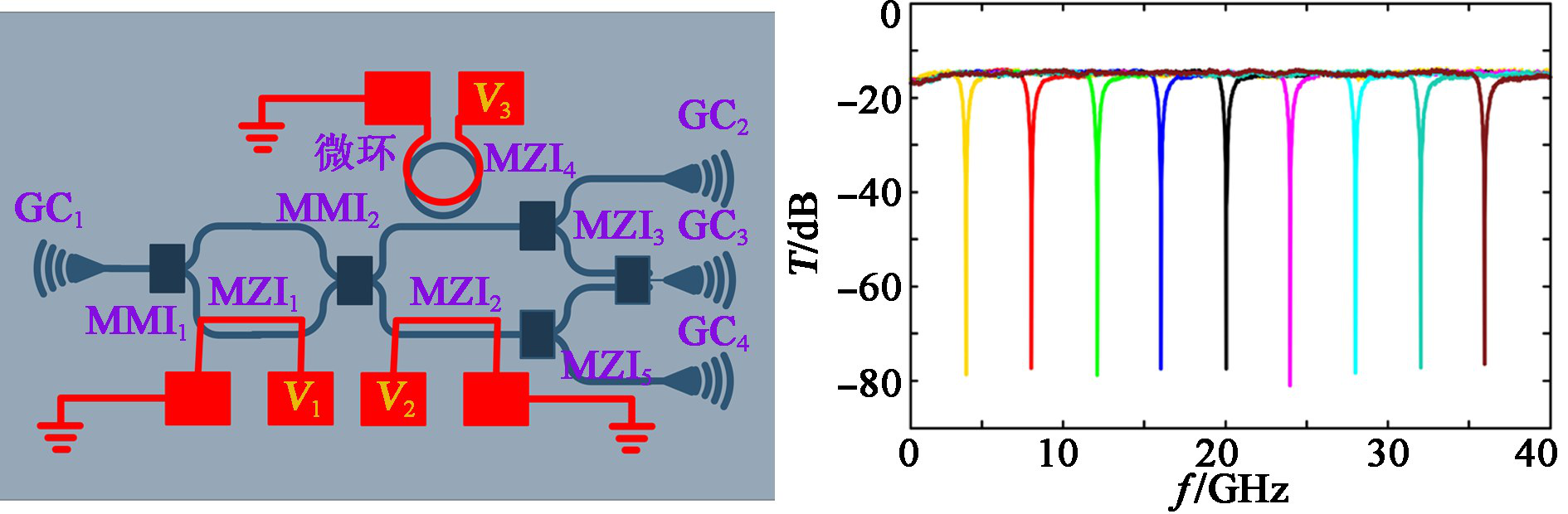

在提升濾波抑制比方面,主要的解決思路是將傳統微波光子濾波器中用于提升抑制比的電域或光域相減方案引入到硅基集成濾波器的系統中。如圖5(b)所示結構,從耦合光柵輸入單邊帶調制后的光信號,通過調節MZI1 上的電壓V1,實現 MZI2 兩臂的不等比例分光,強度高的一路光利用微環對邊帶進行濾波,而強度弱的一路光施加一個π相移。通過精細調節使微環路濾波后邊帶剩余光強和弱光一路的邊帶光強相等,那么兩路光在濾波峰處就可以完全反相,實現相減抵消進而獲得極高的消光比(大于60dB)。Marpaung等采用類似的相減方式,基于氮化硅微環和受激布里淵散射增益制備了一種兼顧高分辨率和高抑制比的濾波器,其帶外抑制比大于50dB,同時3dB帶寬在60~220MHz范圍內可調。

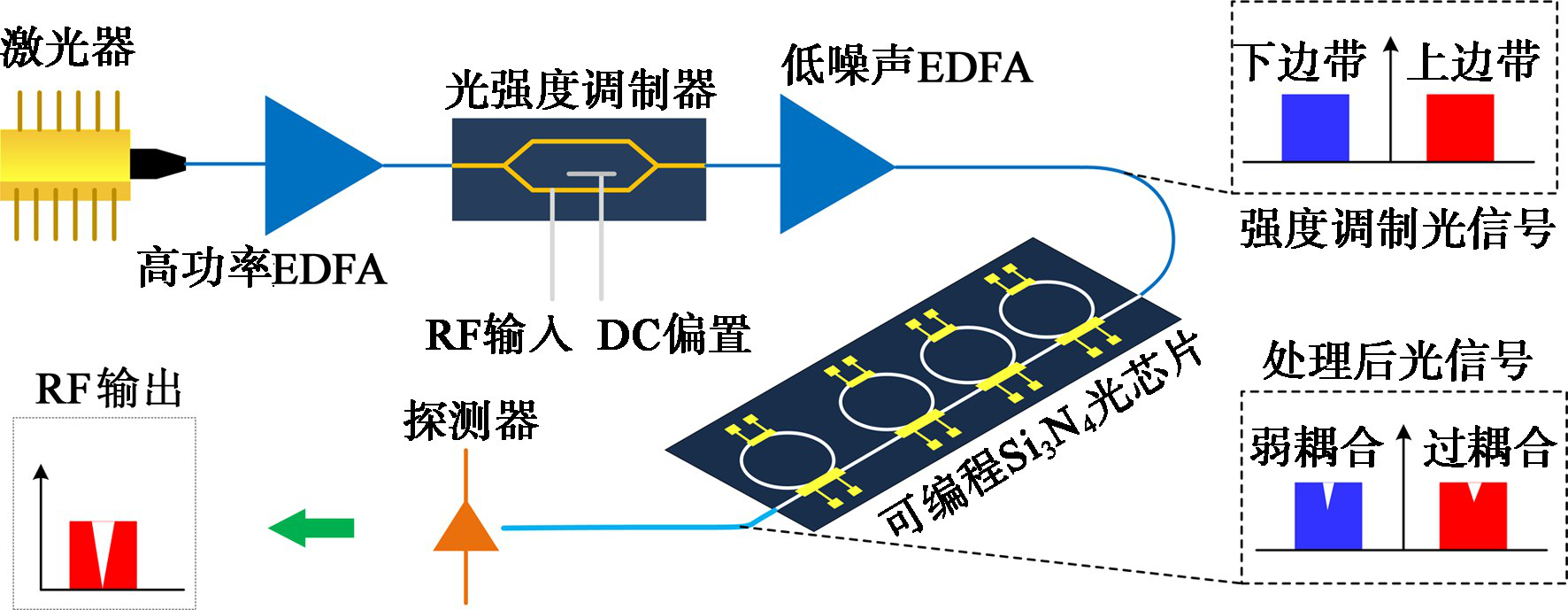

若要在微波系統中完全替代傳統的電濾波器, 除濾波帶寬和抑制比等濾波本身的性能指標外,硅基微波光子濾波器還需要關注其射頻(RF)性能,具體包括無雜散動態范圍(SFDR)、噪聲系數和鏈路增益等三項指標。悉尼大學Eggleton課題組首先關注與研究了硅基微波光子濾波器的RF性能的優化方法。如圖5(c)所示,采用低損耗的氮化硅級聯微環作為光濾波器,采用兩臺EDFA增大光芯片的入射光功率和補償鏈路光損耗,有效提 升了噪聲系數和增益兩項指標。同時,利用低偏置 點(Low-Biased)技術進行電光調制,大幅度地提升了SFDR指標。該濾波器最終實現了射頻增益為 +8dB、噪聲系數為15.6dB 以及三階無雜散動態范圍為116dB·Hz2/3 的極高RF性能。

(a) 窄帶濾波器

(b) 高抑制比濾波器

(c) 優化 RF性能的濾波器

圖5 優化性能指標的濾波器

對于實際微波系統,在提升濾波器性能的同時, 往往還需要實現特殊的濾波波形(如平頂濾波)與濾 波響應的可重構,以滿足特定應用場景的需求。 在常見的洛倫茲或高斯型濾波波形之外,平頂 (Flat-Top)濾波在無線通信系統同樣有著重要應用價值。

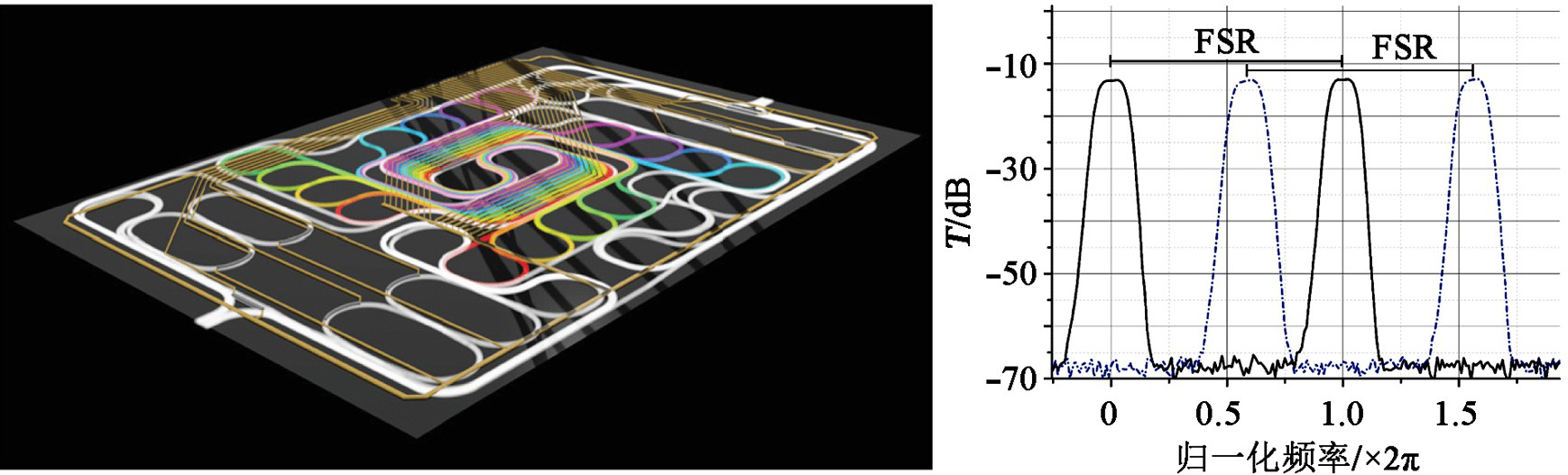

實現平頂型微波光子濾波器,即需要實現一個平頂型的光濾波器,最為常用的方案是采用級聯耦合微環結構(Coupled Resonator Optical Waveguide,CROW)。2019年,荷蘭的研究者Taddei等 將8個氮化硅微環的drop端級聯起來,如圖6所示,通過熱光調諧每個微環的耦合系數與諧振峰位置來滿足平頂濾波的條件,實現了72MHz帶寬、大于51dB帶外抑制比的平頂濾波波形。同年,張新亮研究團隊采用10個硅基微環級聯的CROW 結構,實現了通帶帶寬在5.3~ 19.5GHz范圍內連續可調的平頂型濾波器。

圖6 平頂型濾波器

實現濾波響應可重構的相干型微波光子濾波器,一種思路是設計可重構的光濾波器,即通過將微 環、MZ干涉儀等基本結構組合成網格或陣列, 通過調諧器件組合的不同狀態與參數實現濾波響應的重構,進而改變映射到電域上的濾波波形。另一 種思路則是通過重構電光調制器對電信號的調制狀態,進而改變還原到電域上的濾波波形,這種方法多用于帶通濾波與帶陷濾波響應之間切換。圖7 所示為基于硅基微環的帶通/帶陷濾波響應可切換 的濾波器系統架構,通過調整偏振控制器PC2, 可以分別實現不等幅雙邊帶調制和理想的相位調制 信號,從而使經過微環濾波后進入探測器拍頻出的濾波響應在帶通濾波與帶阻濾波響應之間切換。

圖7 可重構型濾波器

3.2 基于硅基波導布拉格光柵的濾波器

硅基波導布拉格光柵(WBG)是另一種適用于 多種集成微波光子信號處理功能的基礎器件結構, 同樣可以應用在微波光子濾波器的系統中。

2014年,Burla等首先報道了利用硅基WBG實現的帶陷型微波光子濾波器。其中,WBG的器件結構與設計參數如圖8(a)所示,采用多項目晶圓(Multi-Project Wafer,MPW)方式在歐洲IMEC機構進行器件加工。圖8(b)所示為實驗測得的濾波器頻率響應,其中心帶陷頻率可以在0~ 20GHz范圍內連續可調。同樣是基于硅基 WBG 結構,Zhang等利用硅基有源工藝對WBG波導進行摻雜,從而可以通過硅載流子色散效應快速調諧 WBG波導的有效折射率,實現了可編程式的多用途W(wǎng)BG,對于實現可重構型濾波器具有重要的參考價值。

硅基波導布拉格光柵的結構緊湊,設計理論簡單成熟,且溫度敏感性相較于微環/微盤結構更低, 是實現硅基微波光子濾波器的理想選擇之一。然 而,目前受硅波導刻蝕工藝所限,器件的設計性能與實際加工出來的性能存在較大差異,導致濾波器的濾波帶寬與抑制比較差。因此,不斷優化器件的加 工工藝是未來發展的重要任務。

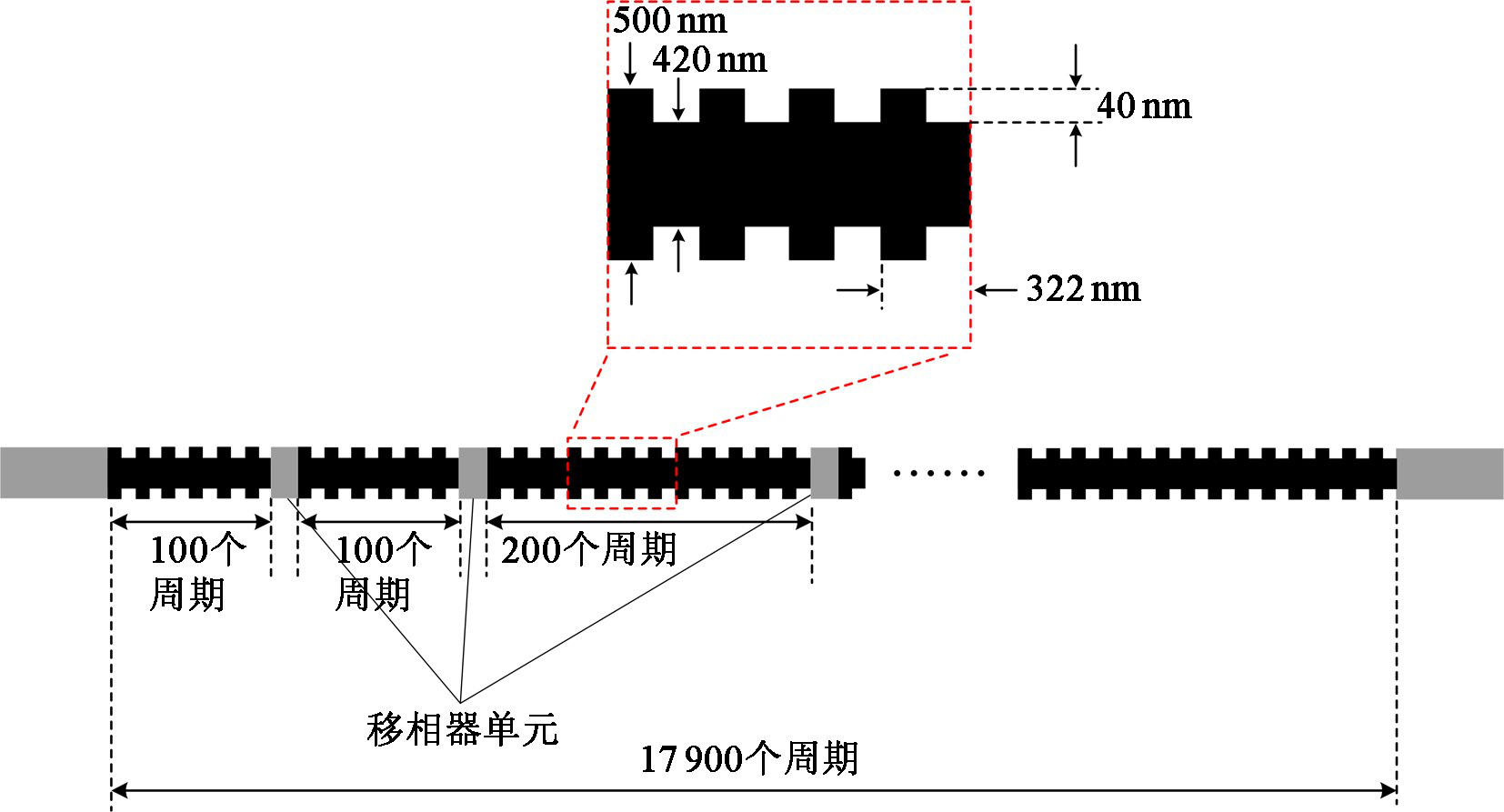

(a) WBG的結構設計

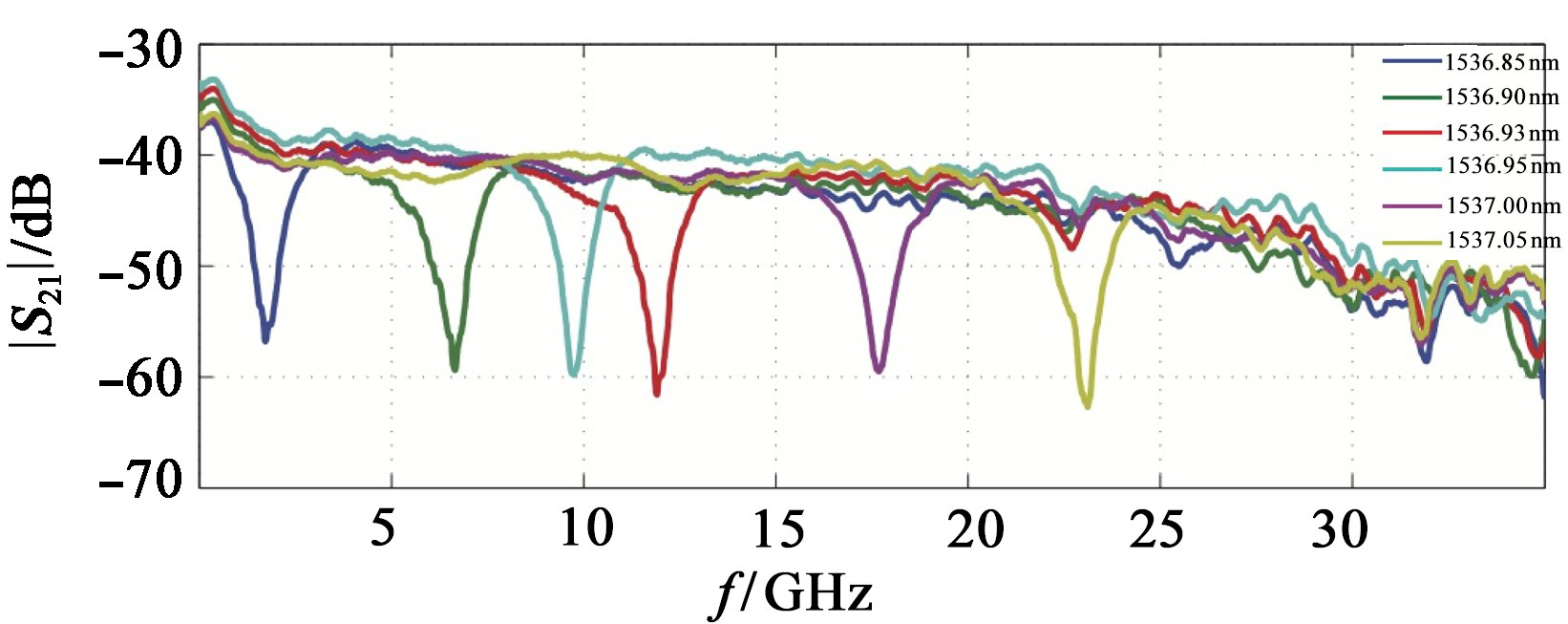

(b) 基于 WBG的濾波器響應

圖8 基于硅基 WBG的微波光子濾波器

3.3 基于硅基片上SBS效應的濾波器

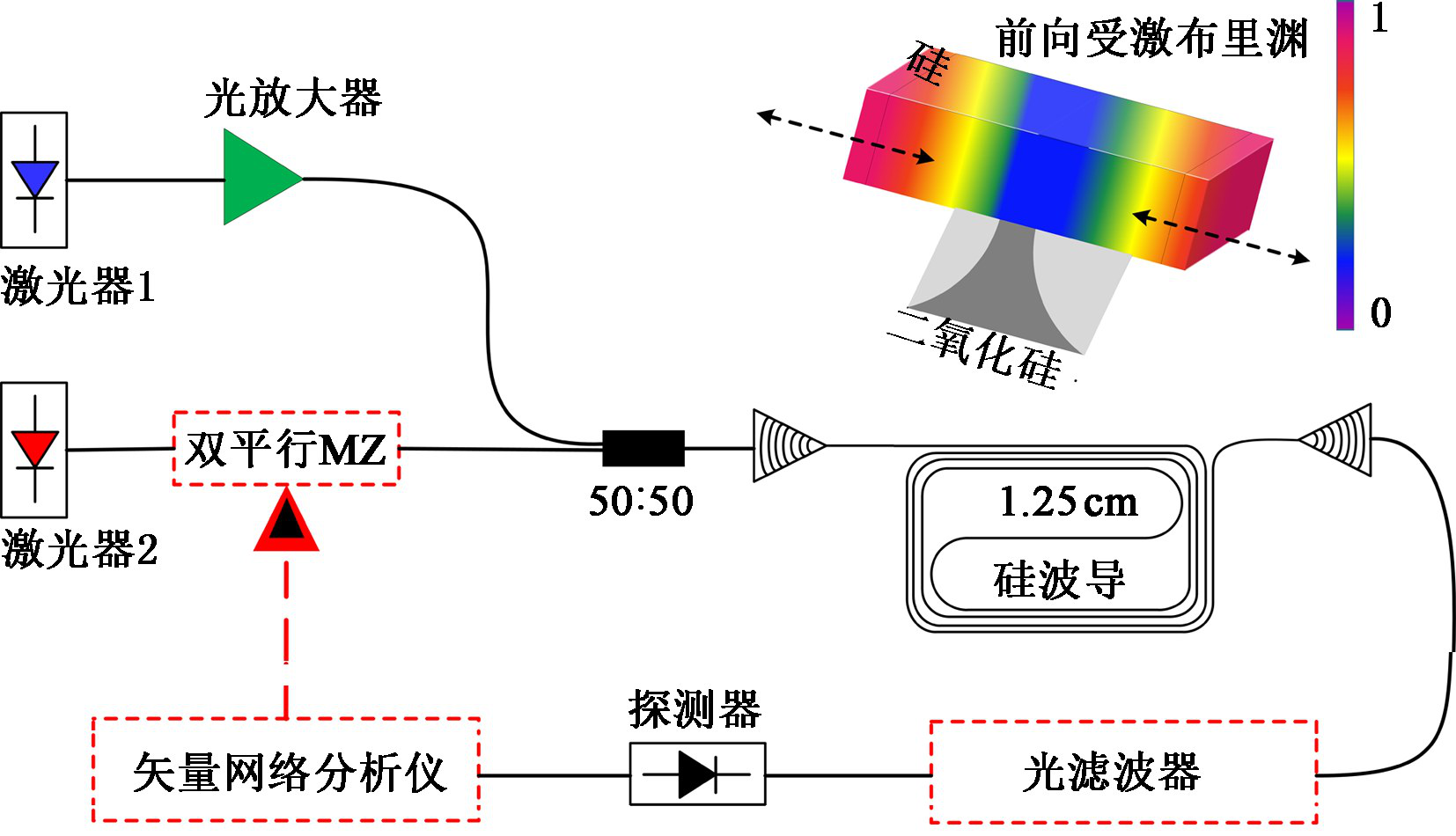

受激布里淵散射(SBS)是介質中光波與聲波相 互作用所產生的一種非線性光學效應。當入射泵浦光功率較高時,由光波產生的電磁伸縮效應在介質內激發起前向傳播的聲波,入射光被聲波散射而產生后 向傳播的光波，稱為斯托克斯(Stokes)波。 SBS效應由于線寬極窄、頻率穩定等顯著優勢,成為實現超窄帶寬微波光子濾波器的最優選擇之一,已 在硫系玻璃波導中得到了驗證。硅材料的受激布里淵增益系數很小,相比硫系波導,構建出微波光 子濾波器系統的難度更大。不過,這一難題在2015 年被 Eggleton課題組率先攻克,他們提出了圖9所示的微波光子濾波器系統方案。首先,他們設計 了一種部分懸空的硅納米線波導,這樣的結構可以 增大硅波導對光場的束縛能力,從而抑制聲場從硅 波導到二氧化硅基底的泄露,增強了硅波導內的聲 光相互作用,獲得了約1dB的 SBS增益。同時,基 于3.2節提到的微波上下邊帶相減的方式,他們僅 利用這1dB的SBS增益實現了抑制比達48dB 的 帶陷型濾波,濾波帶寬為98MHz,是目前在硅基平 臺上實現的最窄濾波器線寬。

圖9 基于硅基片上SBS效應的濾波器

3.4 硅基單片集成濾波器

以上介紹的硅基相干型微波光子濾波器,僅無源的光濾波器部分實現了片上集成,系統中的激光 器、調制器和探測器部分仍采用的是分立器件,因而系統復雜度仍然較高。硅基集成工藝的飛速發展, 為實現單片集成硅基微波光子濾波器創造了可能。 2018年,加拿大多倫多大學的 Yao課題組報道了世 界上第一個硅基單片集成的微波光子濾波器,器 件結構如圖10(a)所示,包括一個相位調制器、一個熱調諧微盤和一個探測 器。基于 PM-IM轉換效應,實現了帶通型濾波響應,并可通過熱光效應調諧 微盤諧振峰位置進而改變?yōu)V波通帶的中心頻率。測 試結果如圖10(b)所示,3dB 濾波帶寬約為1.93GHz,濾波中心頻率在3~10GHz連續可調。 這項研究工作初步證明了硅基單片集成微波光子濾 波器的可行性,是推動硅基微波光子濾波器向更高 集成度和實用化發展的重要一步。

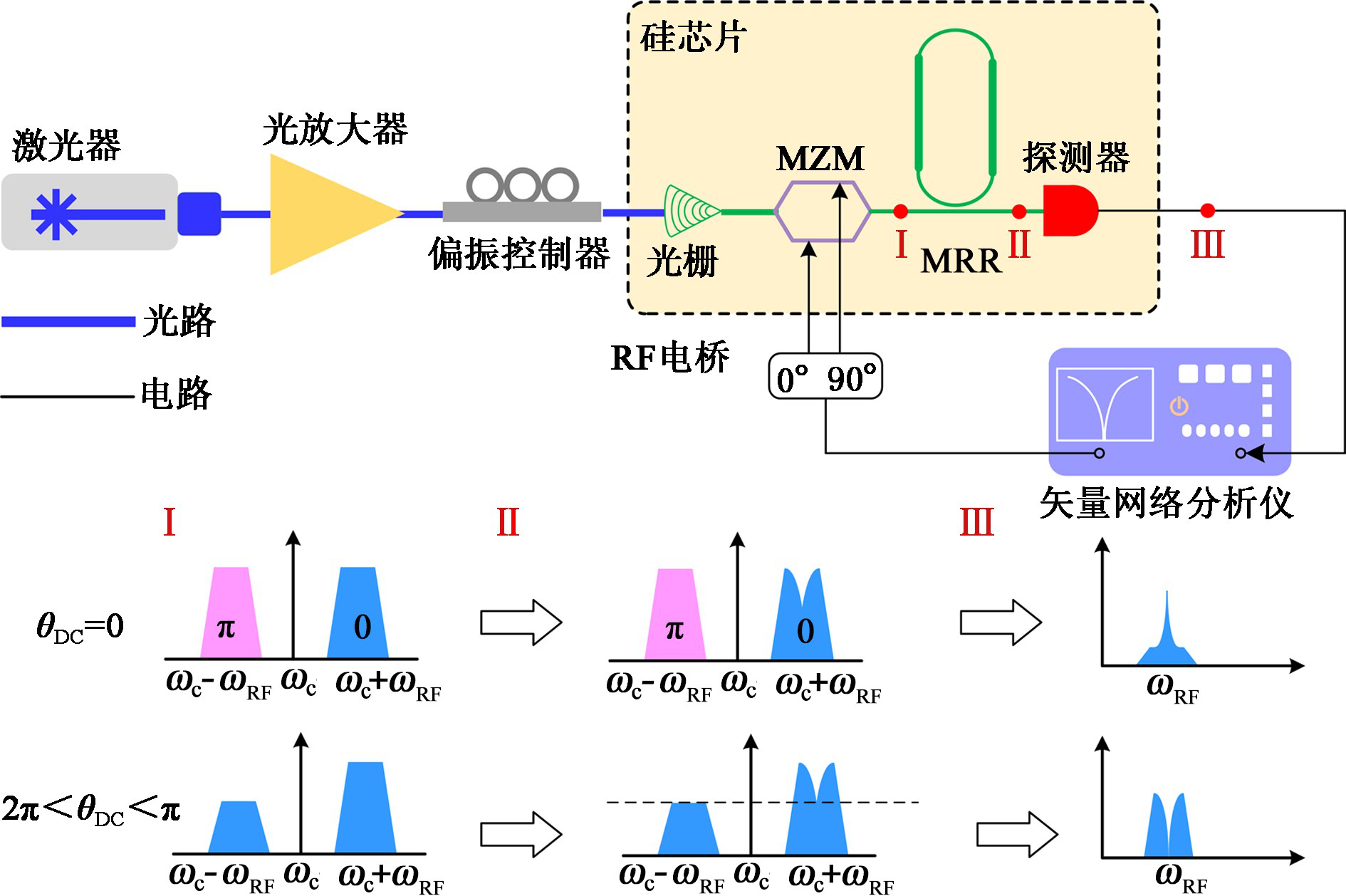

然而該濾波器的性能指標,如濾波帶寬和頻率 調諧范圍均較差,與傳統電濾波器相比優勢并不明 顯。此外,該濾波器僅能固定實現帶通濾波的功能。 為解決這些問題,我們課題組提出了圖10(c)所示的硅基單片集成的高性能、濾波響應可切換的濾波 器。將一個雙驅動 MZ調制器、一個高Q 值微環和 一個探測器全部集成在單個硅芯片上,光源通過光 柵耦合器外部輸入。通過調節 MZ調制器的直流偏 置點,可分別實現對射頻輸入的不等幅雙邊帶調制 和等效相位調制,進而分別得到帶通型濾波和帶阻 型濾波效果,如圖10(d)所示。相比 Yao課題組的 工作,我們通過優化系統中調制器和探測器的工作帶寬,同時提升光濾波器的 Q 值,從而大幅度地提升了濾波器的濾波性能:帶阻/帶通濾波的中心頻率 調諧范圍為 3~25GHz/3~20GHz,濾波帶寬為 380~450MHz/390~470MHz。

(a) 硅基帶通濾波器的結構

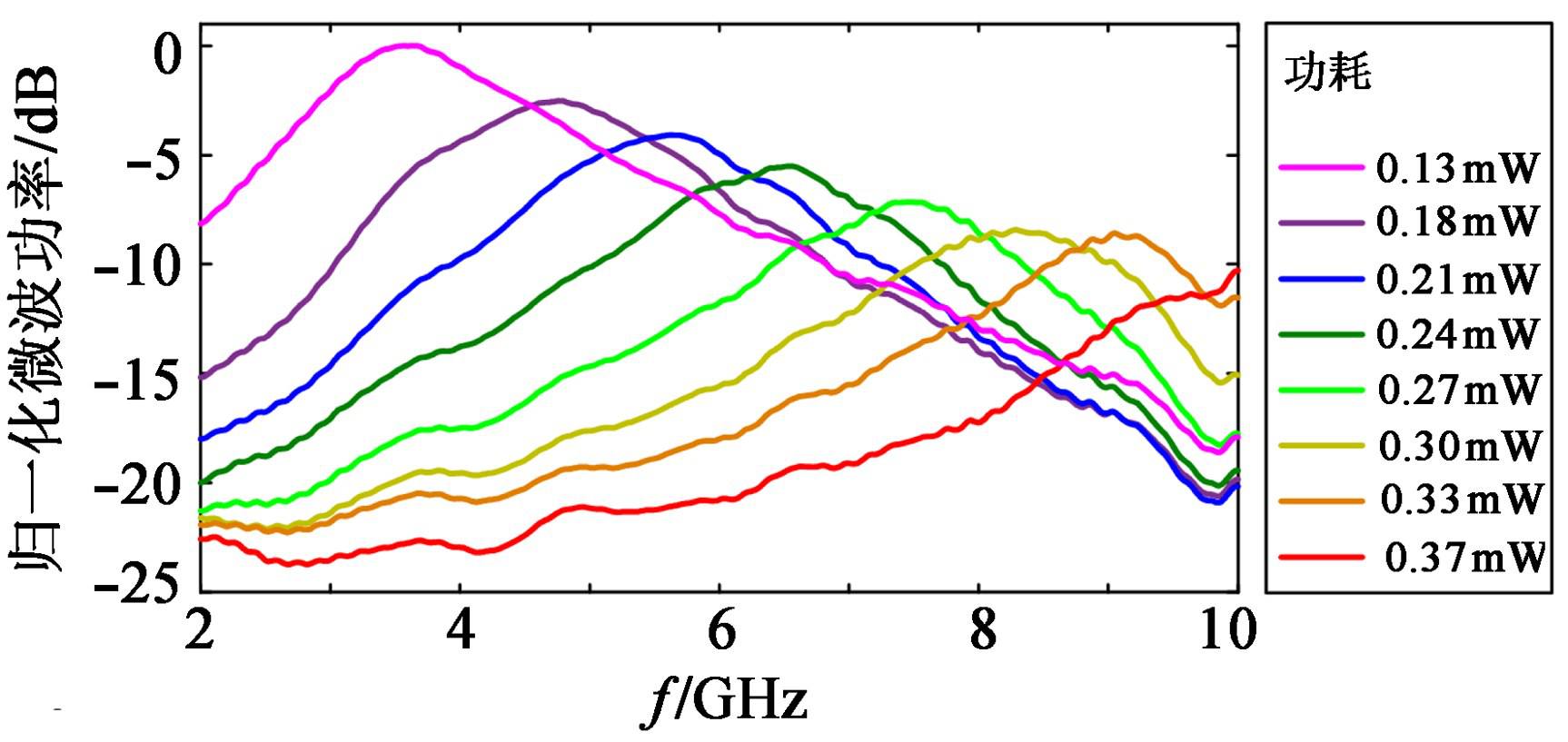

(b) 帶通濾波測試結果

(c) 硅基可切換型濾波器的系統構成與原理

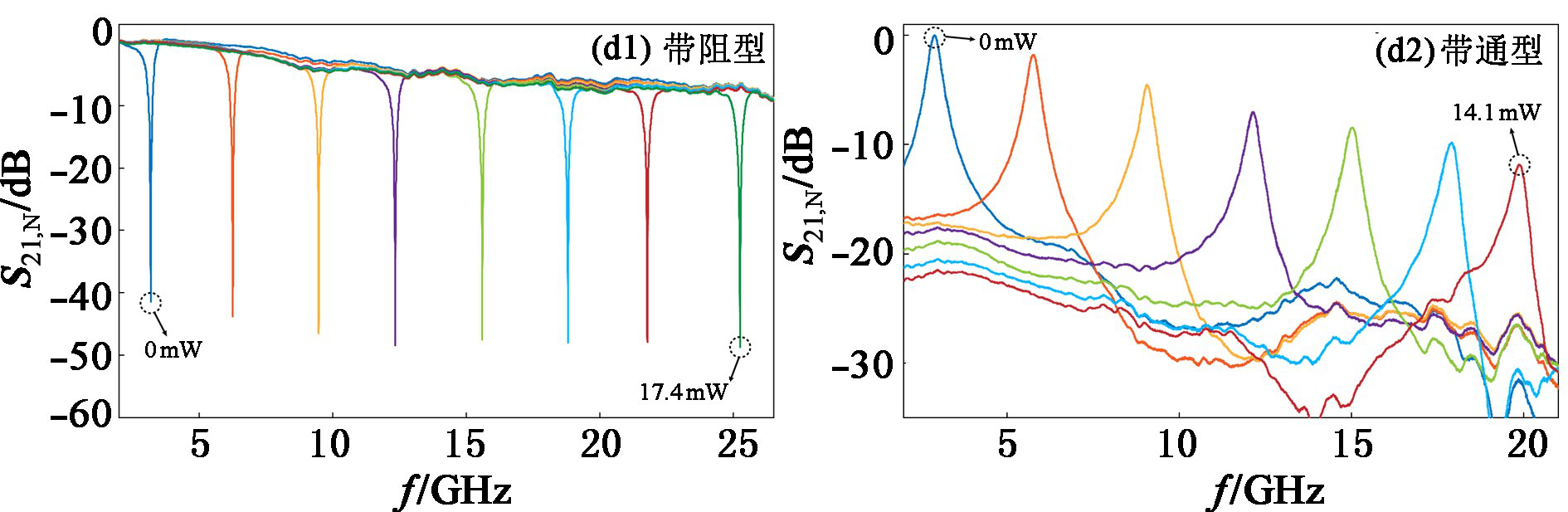

(d) 可切換型濾波器的濾波測試結果

圖10 單片集成的硅基微波光子濾波器

4、總結與展望

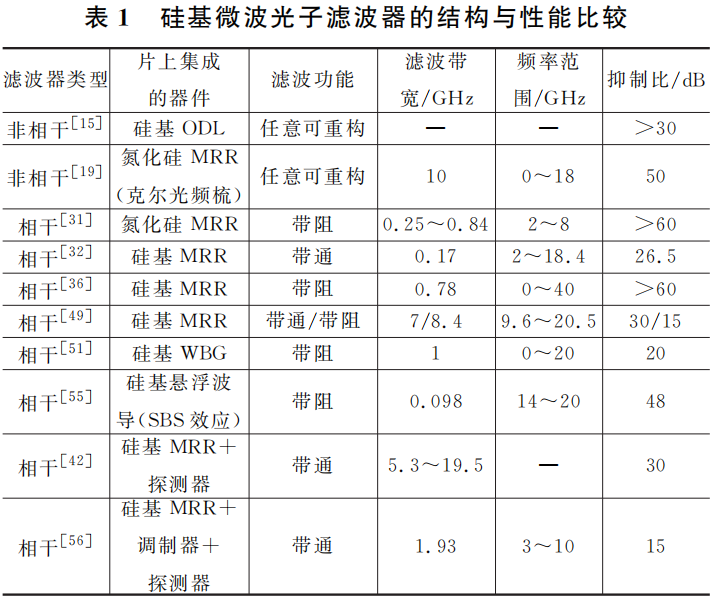

表1列出了本文中所提及的具有代表性的硅基微波光子濾波器的研究結果,并對濾波性能進行了 比較?？梢钥闯?非相干型集成濾波器的相關研究較少,系統集成度不高,目前僅實現了單個器件的片上化,且性能與傳統分立系統相比仍存在較大差距。 因此,該類型的集成濾波器在未來仍有很大的研究 潛力和價值,重點需要在實現高效率多波長光源、多通道高精度波形整形器和低損耗高色散波導等極具挑戰性的研究方向進行探索與突破。

 相干型濾波器由于系統結構相對更簡單,已在濾波帶寬、調諧范圍、帶外抑制比等關鍵濾波指標上 實現了較高的性能,達到了與分立系統或傳統電濾 波器相近的水平。同時,在硅基平臺上實現相干型 濾波器的單片集成也得到了初步驗證。然而,硅基 微波光子濾波器要實現真正的應用,目前仍面臨諸 多難題:系統中的光源均未實現集成;濾波器系統鏈 路的光損耗較高,導致對輸入微波信號的電學插損 高;大部分研究僅在個別指標上實現了高性能,例 如,基于硅SBS效應的濾波器實現了最窄的濾波帶 寬,然而在調諧范圍和系統功耗方面則表現較差,尚 未有多項性能兼顧的集成濾波器報道。

為進一步提升硅基微波光子濾波器的性能指標 與集成度,滿足在實際微波系統中的應用需求,未來 主要需要在以下幾個主要方向上努力:(1)面向微波 光子濾波器的系統需求,實現更高性能的核心功能 器件,包括高功率可集成硅基光源、高線性度低驅動 電光調制器、低損耗高Q 值無源光濾波器及高功率 光電探測器;(2)基于硅基光電混合集成的工藝,實 現光芯片與線性電放大器、跨阻放大器等電芯片的 集成,提升濾波器系統的增益、噪聲系數等指標;(3) 形成完善成熟的硅基微波光子濾波器的封裝工藝, 解決管殼封裝、射頻封裝、芯片溫度反饋控制等重要 工程問題。

作者簡介:

陶源盛(1995-),男,河南人,2017年本科畢業 于電子科技大學,現為博士研究生,主要研究方向?yàn)? 硅基微波光子學; 王興軍(1976-),男,遼寧人,博士,教授,博士 生導師,教育部首批青年長江學者,教育部新世紀優 秀人才,主要研究方向?yàn)楣怆娮蛹杉夹g(shù); 胡薇薇 (1963-)女,博士,教授,博士生導師,主 要研究方向?yàn)楣鈱W(xué)相控陣、毫米波光纖通信系統與 可見光通信。
